建筑施工图是什么软件？详解主流设计工具与制作流程
在建筑工程领域，建筑施工图是连接设计理念与实际建造的关键桥梁。它不仅是建筑师、结构工程师、机电工程师等专业人员沟通的通用语言，更是施工单位精确施工的依据。那么，建筑施工图到底是什么软件？这些软件如何帮助设计师高效完成图纸绘制？本文将从定义、常用软件、工作流程、行业趋势等多个维度深入解析。
一、什么是建筑施工图？为什么重要？

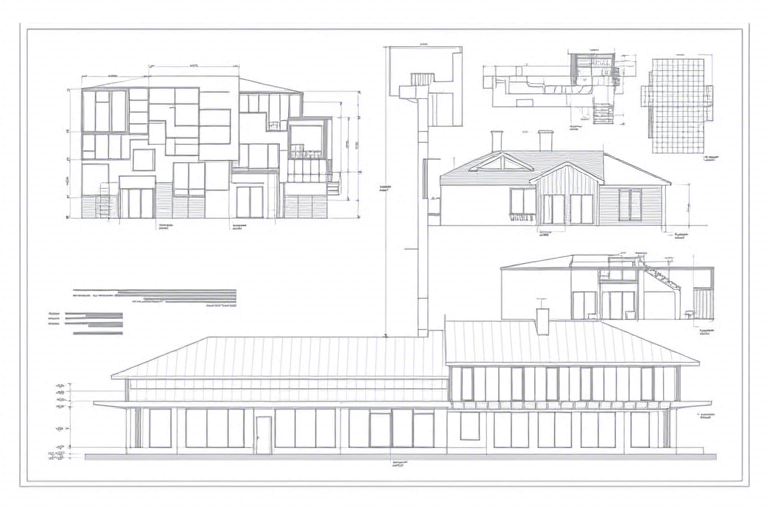

建筑施工图（Construction Drawings）是指用于指导建筑物施工全过程的技术文件集合，通常包括总平面图、建筑平面图、立面图、剖面图、节点详图以及相关的结构、给排水、电气、暖通空调等专业图纸。它是工程项目从概念设计走向实体建造的“说明书”。
其重要性体现在以下几个方面：
- 法律合规性：施工图必须通过政府主管部门审查，是项目合法开工的前提条件。
- 施工依据：承包商根据图纸进行材料采购、工序安排和质量控制。
- 成本控制：准确的施工图有助于预算编制和工程量清单核算，避免后期变更带来的成本增加。
- 协同效率：多专业协作时，统一格式的施工图可减少信息差，提升团队配合效率。
二、常见的建筑施工图设计软件有哪些？
随着BIM（建筑信息模型）技术的发展，传统二维CAD逐渐向三维建模转变。以下是当前主流的几类建筑施工图设计软件：
1. AutoCAD（Autodesk）——经典二维制图利器
AutoCAD自1982年问世以来一直是建筑行业最广泛使用的绘图软件之一。虽然它是二维软件，但因其稳定性高、兼容性强、插件丰富，仍被大量事务所和施工方使用。
- 优点：操作简单、学习曲线平缓、支持多种格式导入导出（如DWG、DXF）。
- 缺点：缺乏参数化逻辑，难以实现自动更新；不支持BIM功能。
2. Revit（Autodesk）——BIM时代的核心平台
Revit是Autodesk推出的专为建筑、结构和MEP（机电）一体化设计打造的BIM软件，被誉为“建筑施工图数字化革命”的代表作。
- 优点：全生命周期管理、参数化建模、自动出图、碰撞检测、工程量统计等功能强大。
- 缺点：学习门槛较高，对电脑配置要求高，初期投入成本较大。
3. ArchiCAD（Graphisoft）——欧洲市场的宠儿
ArchiCAD是一款专注于建筑设计的BIM软件，特别适合中小规模项目和注重细节表达的设计团队。
- 优点：界面友好、运行速度快、对建筑师更直观易用、支持IFC标准交换。
- 缺点：在大型复杂项目中可能不如Revit稳定，生态相对较小。
4. SketchUp + LayOut —— 快速构思与展示利器
SketchUp以其直观的推拉建模方式广受初学者喜爱，常用于方案阶段快速可视化；LayOut则用于生成高质量施工图文档。
- 优点：上手快、适合创意表达、可与VR/AR结合用于汇报。
- 缺点：不适合深度施工图输出，需配合其他工具完善细节。
5. Tekla Structures —— 钢结构专项利器
针对钢结构设计和施工，Tekla提供强大的构件建模、加工深化和现场安装指导能力。
- 优点：精准度极高，适用于桥梁、厂房、高层钢构等复杂结构。
- 缺点：仅限于结构专业，无法替代整体建筑建模。
三、如何用软件制作建筑施工图？全流程解析
步骤一：前期准备与数据收集
在正式开始绘图前，需明确以下内容：
- 项目定位：地块红线、地形地貌、周边环境。
- 设计规范：国家及地方建筑法规、消防、节能、无障碍等强制性条文。
- 客户要求：功能布局、风格偏好、预算范围。
- 团队分工：建筑、结构、水暖电各专业责任划分。
步骤二：建立模型或绘制草图
如果是使用Revit或ArchiCAD这类BIM软件，第一步就是创建建筑模型：
- 设定坐标系与比例（一般采用1:100或1:50）。
- 绘制轴网、墙体、楼板、门窗等基本构件。
- 添加楼层标高、室内外地坪线。
- 进行初步空间分析（如日照、通风模拟）。
若使用AutoCAD，则需先绘制轴网、墙线、柱位等基础图形，再逐步细化至门窗、楼梯、卫生间等局部构造。
步骤三：深化设计与专业协同
此阶段涉及多个专业交叉合作：
- 结构专业：在BIM模型中插入梁柱、剪力墙、基础等，进行荷载计算和配筋设计。
- 机电专业：布置管线路径、设备位置，利用Navisworks进行碰撞检查。
- 建筑专业：调整细部做法，如屋面排水、外墙保温层、防火分区等。
现代项目普遍采用协同平台（如BIM 360、Revit Cloud Worksharing）实现多用户实时协作，避免版本混乱。
步骤四：生成施工图文档
这是最关键的一步——将模型转化为符合国家标准的施工图文件：
- 设置图层命名规则（如建筑-平面-一层）、颜色编码、线型标准。
- 插入标注、尺寸、符号、说明文字（注意字体统一、字号清晰）。
- 制作详图：如节点大样、构造做法表、门窗表、材料表。
- 输出PDF或DWG格式供打印或上传至甲方系统。
步骤五：审核与修改
施工图完成后，需组织内部评审和外部专家审查：
- 检查是否遗漏关键信息（如电梯机房、地下室防水）。
- 核对尺寸一致性（避免建筑与结构错位）。
- 确认施工可行性（如是否存在无法施工的部位）。
- 提交至住建部门备案并取得施工许可。
四、未来趋势：AI辅助与云协同将成为主流
近年来，人工智能（AI）和云计算正在深刻改变建筑施工图的制作方式：
1. AI智能生成与优化
例如，Autodesk推出的Generative Design功能可以根据输入的约束条件（面积、朝向、采光需求），自动生成多个优化方案供设计师选择。这大大提升了前期策划效率。
2. 云端协作与版本管理
基于云的工作流（如Revit Online、BIM 360）让异地团队可以同步编辑同一份模型，自动记录修改历史，极大减少了沟通成本。
3. 移动端查看与批注
手机App（如Autodesk Build、Trimble Connect）使现场管理人员能随时随地查看图纸、拍照标记问题，提高反馈速度。
4. 数字孪生与施工模拟
将施工图与施工进度（4D）、成本（5D）、运维（6D）融合，形成数字孪生体，实现精细化管理和风险预警。
五、结语：掌握正确工具，才能做出高质量施工图
建筑施工图是什么软件？答案不是单一的，而是取决于项目的性质、团队的能力和预算限制。无论是传统的AutoCAD还是先进的Revit，关键是理解每种工具的特点，并将其融入科学的设计流程中。只有这样，才能真正发挥建筑施工图的价值——不仅是一张图纸，更是保障工程质量、安全和效率的基石。
对于初学者而言，建议从AutoCAD入手打牢基础，再逐步过渡到BIM软件；对于资深从业者，则应关注AI与云技术带来的新机遇，持续提升数字化交付能力。
