CAD施工图软件制作：从入门到精通的全流程指南
在现代建筑、结构与机电设计领域，CAD（Computer-Aided Design）已成为不可或缺的核心工具。它不仅极大提升了设计效率，更确保了图纸的精确性与标准化。然而，要真正掌握CAD施工图软件制作，并非仅靠熟悉操作界面即可。这是一套融合专业认知、技术流程与实践经验的系统工程。本文将深入解析CAD施工图软件制作的完整流程，涵盖前期准备、建模规范、出图输出及常见问题解决，帮助初学者快速上手，资深工程师实现高效进阶。
一、明确目标：为何要制作CAD施工图？
在动手之前，首先要理解“施工图”的本质——它是指导现场施工的技术文件，是设计意图转化为实体建筑的关键桥梁。因此，CAD施工图软件制作的目标不仅是生成图像，而是：
- 准确表达设计意图：尺寸、标高、材料、构造细节必须清晰无误。
- 满足规范要求：符合国家或地区建筑设计规范（如《房屋建筑制图统一标准》GB/T 50001）、消防、节能等强制性条款。
- 便于施工交底：图纸应逻辑清晰、标注齐全，方便施工方理解并执行。
- 支持后续BIM协同：高质量的CAD图纸是向BIM模型过渡的基础。
二、准备工作：环境搭建与知识储备
1. 软件选择与安装
主流CAD软件包括AutoCAD（Autodesk）、浩辰CAD、中望CAD等。对于施工图制作，建议优先使用AutoCAD，因其生态成熟、插件丰富、兼容性强。安装时注意：
- 确认操作系统版本兼容（Windows 10/11推荐）。
- 安装必要插件，如天正建筑（TArch）、探索者（Exploiter）等，可大幅提升绘图效率。
- 配置图形卡驱动，确保流畅运行大型图纸。
2. 设置标准化模板
这是提升效率和质量的第一步！建立一套公司级或项目级的标准模板（*.dwt），包含：
- 单位设置：默认为毫米（mm），比例常设为1:1（即实际尺寸绘制）。
- 图层管理：按专业划分（如墙体、门窗、管线、标注等），颜色、线型、线宽统一。
- 文字样式：定义字体（如仿宋_GB2312）、字号（标题7号、文字5号）、对齐方式。
- 标注样式：控制箭头大小、文字位置、公差格式等，确保全图一致。
- 标题栏与图框：预置A0-A4不同规格的图框，含项目名称、编号、日期、责任人等字段。
3. 掌握基本操作与快捷键
熟练使用命令行输入（如L回车画线）、快捷键（Ctrl+C复制，Ctrl+V粘贴，Ctrl+Z撤销）可显著提升速度。建议每日练习10分钟基础命令，形成肌肉记忆。
三、核心流程：从建模到出图
1. 建立二维平面图
以建筑施工图为起点，依次绘制各楼层平面图：
- 绘制轴网：用LINE或XLINE命令确定定位轴线，标注编号（如A轴、1轴）。
- 绘制墙体：使用PLINE或MIRROR命令，区分承重墙与非承重墙（线型不同）。
- 添加门窗：利用天正建筑插件插入标准图块，自动计算洞口尺寸。
- 布置楼梯、电梯井、卫生间等特殊空间，注意净距与通行宽度。

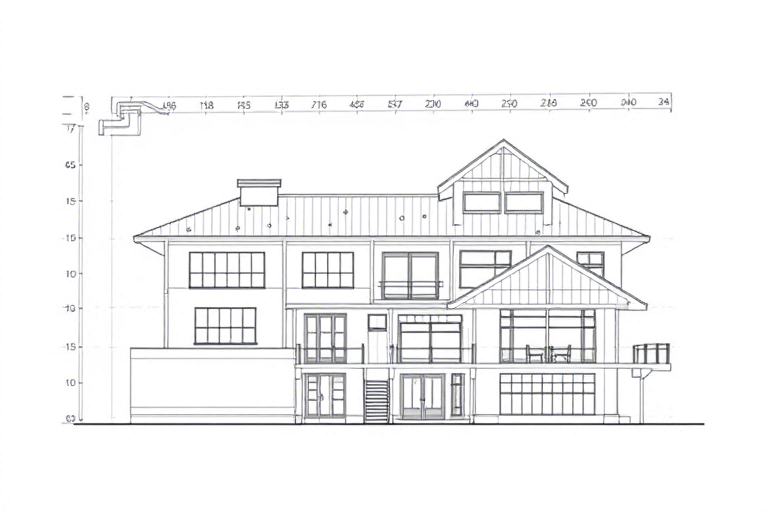

2. 绘制立面与剖面图
通过“视图”→“正交投影”生成立面图，重点体现：
- 外墙材质分段（如涂料、石材、玻璃幕墙）。
- 窗台高度、阳台栏杆、雨棚位置。
- 屋顶坡度与排水方向。
剖面图则需标注层高、梁板结构、楼地面做法（如水泥砂浆找平层、防水层）。
3. 水电暖通专业协同
多专业协作时，采用“外部参照”（XREF）导入其他专业图纸，避免重复劳动。例如：
- 结构专业提供梁柱定位信息。
- 给排水专业标注管道走向与管径。
- 电气专业布置开关插座与配电箱位置。
4. 标注与说明
这是施工图的灵魂所在。必须做到：
- 尺寸标注：连续标注与基线标注结合，重要尺寸加粗显示。
- 文字说明：对复杂节点（如节点详图）添加注释框，解释构造做法。
- 材料表：汇总主要建材用量（如钢筋、混凝土强度等级）。
5. 出图与打印
完成所有内容后，进入“布局空间”进行排版：
- 插入图框，调整视口比例（如1:100）。
- 设置打印样式表（CTB），控制线宽、灰度、字体打印效果。
- 选择打印机型号（如HP DesignJet系列），测试打印小样。
- 批量输出PDF或DWG格式，供甲方、监理审核。
四、常见问题与解决方案
1. 图纸混乱、线型不统一
原因：未严格遵守图层管理规范。解决方法：启用“图层过滤器”，只显示当前需要编辑的图层；定期检查图层状态（冻结/锁定）。
2. 打印模糊或线条过细
原因：线宽设置不当或打印样式表错误。解决方法：在“打印样式管理器”中修改线宽映射，确保实体线宽≥0.3mm。
3. 插件失效或崩溃
原因：软件版本不匹配或缺少依赖库。解决方法：更新至最新补丁包，重新安装插件；避免同时运行多个CAD实例。
五、进阶技巧：提高效率与质量
1. 使用动态块与属性定义
将常用构件（如门、窗、灯具）制作成带参数的动态块，一键修改尺寸、位置，极大减少重复劳动。
2. 自动化脚本与LISP编程
编写简单LISP脚本，实现批量替换文字、自动统计面积等功能，适合重复性任务。
3. 引入云协作平台
使用Autodesk BIM 360或钉钉云文档共享图纸，实现多人实时审阅、批注，缩短沟通周期。
六、总结：让CAD成为你的设计利器
CAD施工图软件制作是一项技术与艺术并存的工作。它既考验你对建筑规范的理解深度，也检验你对软件功能的掌握广度。只有将标准化思维贯穿始终，才能产出高质量、易施工、可追溯的图纸。建议新手从一个简单户型开始练习，逐步扩展至复杂项目；老手则应持续学习新功能（如AutoCAD 2025新增的AI辅助绘图），保持竞争力。记住：优秀的CAD图纸，不是“画出来的”，而是“想清楚、理明白、做扎实”的结果。
