犀牛软件施工图教程怎么做？从零基础到高效出图的完整学习路径
在现代建筑设计与工程领域，Rhino（犀牛）软件因其强大的NURBS建模能力和灵活的插件生态，已成为建筑、室内、工业设计等专业人员不可或缺的工具。尤其在施工图阶段，如何利用犀牛高效输出符合规范的施工图纸，是许多设计师和学生面临的挑战。本文将系统性地介绍犀牛软件施工图教程的学习方法，涵盖从基础操作到高级技巧的全流程，帮助你从零开始掌握犀牛施工图的核心技能。
一、为什么选择犀牛软件做施工图？
首先，我们需要明确犀牛为何适合制作施工图：
- 高精度建模能力：犀牛基于NURBS曲线和曲面，能精确表达复杂几何形状，特别适用于幕墙、异形结构等高端项目。
- 兼容性强：支持导入/导出DWG、DXF、IFC等多种格式，方便与AutoCAD、Revit等主流软件协同工作。
- 插件生态丰富：Grasshopper用于参数化设计，Paneling Tools用于幕墙模块化，Bongo用于动画展示，提升效率。
- 出图灵活：通过Layout插件可直接生成高质量PDF或打印文件，满足施工方对尺寸标注、材料说明等要求。
二、犀牛施工图教程的四大核心模块
1. 基础建模与视图管理
初学者必须掌握的基础技能包括：
• 熟悉界面布局：工具栏、命令行、属性面板
• 掌握基本命令：Line、Curve、Surface、Extrude、Loft等
• 学会使用View设置：正交视图、透视视图、命名视图以备出图需要
• 理解图层管理：按构件类型分层（墙体、门窗、结构等），便于后期编辑和出图控制
建议练习案例：绘制一个简单的矩形楼板+墙体模型，设置不同图层并保存为模板文件。
2. 施工图专用功能详解
犀牛本身不直接提供“施工图”菜单，但可通过以下方式实现：
- 使用Layout插件：这是最常用的出图方案。在Layout中创建新文档后，可插入模型视图、添加尺寸标注、文字注释，并自定义图框（A1/A2/A3标准）。
- 尺寸标注技巧：利用Annotation工具箱中的Dimension命令，注意设置单位、比例、箭头样式；推荐使用“Smart Dimension”自动识别长度方向。
- 剖面与详图处理：通过Section Plane创建剖切面，在Layout中插入剖面图并标注标高、构件编号。
- 材料与标签系统：结合Grasshopper生成材质信息表，或手动添加Text标签说明材料型号、厚度、工艺要求。
3. 协同与标准化流程
施工图不是孤立的图纸，而是整个项目流程的一部分：
- 与BIM软件对接：将犀牛模型导出为IFC格式，导入Revit进行深化设计；也可用Rhino.Inside.Revit在Revit内直接编辑犀牛模型。
- 建立图层与命名规范：如Layer: Wall-01, Door-02, Ceiling-03，确保多人协作时不混乱。
- 版本控制意识：每次修改保存前重命名文件（如Model_v1.0.dwg），避免版本错乱。
4. 高效出图实战案例

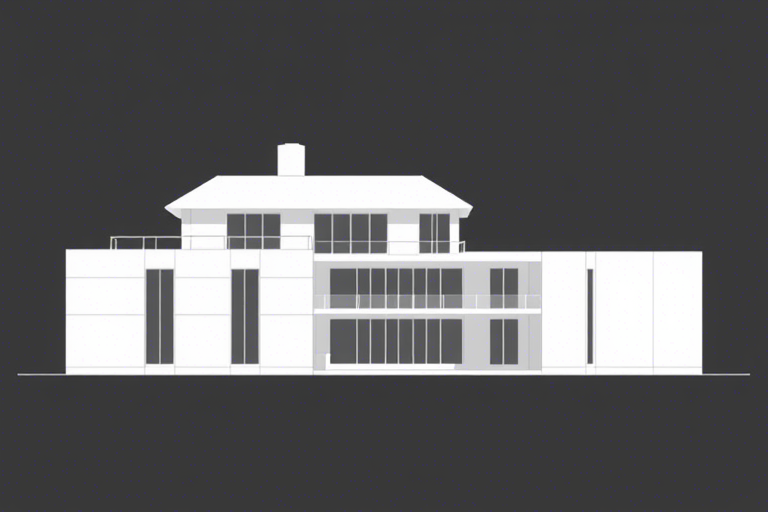

以某住宅项目为例，演示完整施工图输出过程：
- 完成建筑主体建模（含屋面、楼层、楼梯）
- 使用Layout创建A3图纸，插入平面图、立面图、剖面图
- 添加尺寸标注：整体尺寸、构件间距、定位轴线
- 插入图例：门窗表、材料表、索引符号
- 导出PDF供施工方打印，同时保留Rhino原文件用于后续调整
三、常见问题与解决方案
问题1：模型太大导致出图卡顿
解决办法：使用Simplify命令简化表面，或拆分大模型为多个小部件分别出图。
问题2：尺寸标注错误或不清晰
解决办法：检查单位设置是否为毫米，使用“Scale”命令统一缩放比例，避免混用公制与英制。
问题3：无法与AutoCAD互通
解决办法：导出时选择DWG格式，版本建议选R2018或更低，兼容性更好；若出现丢失线型，可在AutoCAD中重新加载线型文件。
四、推荐学习资源与进阶路径
对于希望系统学习犀牛施工图教程的学习者，建议如下路径：
- 初级阶段（1-2周）：观看官方教程视频（如Rhinoceros官网免费课程），完成5个基础建模练习。
- 中级阶段（2-4周）：深入学习Layout插件，尝试制作一份完整的施工图（含平面+立面+节点详图）。
- 高级阶段（持续学习）：掌握Grasshopper参数化建模，提升自动化出图能力；研究与Revit/BIM协同的工作流。
推荐平台：
- YouTube频道：McNeel官方账号、TheArchitecturalRevolution
- 中文社区：犀牛中文网、知乎犀牛话题、B站相关UP主（如“犀牛建筑学院”）
- 书籍：《Rhino for Architects》、《Rhino 6入门与实战》
五、总结：犀牛施工图教程的价值与未来趋势
犀牛软件施工图教程不仅是一项技术技能，更是连接创意与落地的关键桥梁。随着BIM普及和数字化建造的发展，掌握犀牛施工图将成为建筑师、工程师和设计师的核心竞争力之一。未来，结合AI辅助标注、云端协同设计等功能，犀牛的施工图能力将进一步增强。无论你是学生、从业者还是转行者，现在正是开始学习的最佳时机。
