看施工结构图软件怎么用？新手如何快速掌握建筑结构图纸阅读技巧？

在现代建筑工程中，施工结构图是连接设计与施工的关键桥梁。无论是土建工程师、项目经理还是施工员，都需要准确理解结构图中的信息，才能确保工程安全、高效推进。而随着BIM（建筑信息模型）技术的普及和数字化转型的加速，传统纸质图纸正逐渐被专业的看施工结构图软件所取代。这类软件不仅提升了工作效率，还减少了人为错误，成为行业标配工具。

一、为什么要使用看施工结构图软件？

传统的手工识图方式存在诸多弊端：效率低、易出错、沟通成本高。尤其在大型复杂项目中，一张完整的结构图可能包含数百张图纸，涵盖梁、板、柱、基础等构件的详细尺寸、配筋要求及节点构造。若仅靠人工翻阅纸质图册，极易遗漏关键信息，导致施工偏差甚至安全隐患。

而看施工结构图软件具备以下优势：

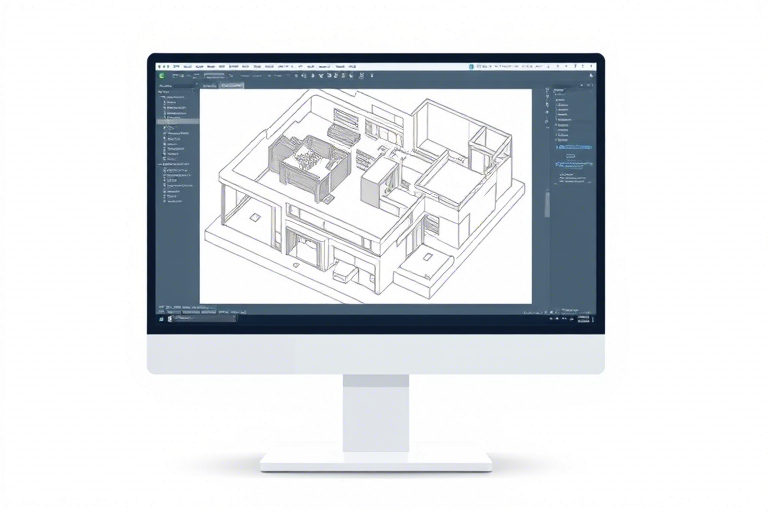

• 可视化强：支持三维建模展示，可直观查看构件空间关系；
• 交互式操作：放大、缩小、旋转、剖切等功能便于细节审查；
• 数据集成度高：能自动提取钢筋数量、混凝土体积等工程量数据；
• 协同办公便捷：多人在线标注、版本管理，提升团队协作效率；
• 错误预警机制：部分高级软件内置碰撞检测功能，提前发现设计冲突。

二、常用看施工结构图软件有哪些？

市面上主流的看施工结构图软件主要分为两大类：通用CAD平台和专业BIM软件。以下是几款广泛应用的工具：

1. AutoCAD + 结构插件（如天正结构）

AutoCAD作为最基础的二维绘图软件，在中国建筑行业应用极为广泛。配合天正结构等插件后，可以快速生成符合国标的结构施工图，并提供标准构件库、自动生成钢筋表等功能。适合中小型项目或对BIM要求不高的场景。

2. Revit Architecture + Structure

Autodesk Revit 是目前全球最主流的BIM平台之一，其结构模块专门用于创建结构模型。通过Revit，用户不仅能查看结构图，还能实时联动建筑、机电模型，实现多专业协同设计与施工模拟。适合大型公共建筑、住宅小区等复杂项目。

3. 广联达BIM系列（如广联达GCL、GGJ）

广联达是中国本土领先的建筑信息化服务商，其BIM产品覆盖从设计到施工全过程。特别是钢筋算量模块（GGJ），能够精准识别图纸中的钢筋布置并生成清单，极大提高造价人员的工作效率。

4. 鸿业结构、PKPM等国产软件

这些软件在国内高校和设计院中长期使用，具有良好的本地化适配能力，尤其在荷载计算、抗震分析等方面有独特优势。对于熟悉传统设计流程的工程师来说，上手门槛较低。

三、如何入门看施工结构图软件？— 新手实操指南

如果你是第一次接触看施工结构图软件，建议按照以下步骤逐步学习：

步骤一：熟悉界面布局与基本操作

打开软件后，先花10分钟了解菜单栏、工具栏、视图窗口、属性面板等区域的功能。例如，在Revit中，左侧导航窗格显示项目树状结构，中间为主视图区，右侧为属性编辑器。掌握快捷键（如Ctrl+Z撤销、Ctrl+C复制）可大幅提升效率。

步骤二：导入结构图纸文件

通常有两种方式：一是直接打开DWG格式的CAD图纸（需确保图层清晰、单位统一）；二是导入IFC或NWC格式的BIM模型文件。导入完成后，检查是否有缺失图层或比例失真问题。

步骤三：学会浏览与定位关键信息

结构图的核心内容包括：

• 轴线网：确定构件位置的基础参考；
• 梁平法标注：如KL1(2)表示第1号框架梁，两跨连续；
• 板厚与配筋：标注板底筋、面筋、分布筋规格；
• 柱、墙、基础详图：体现节点构造、锚固长度等细节。

利用软件的“查找”功能（如Revit中的“查找相同类型”），快速定位某一构件类别，避免逐页翻查。

步骤四：掌握剖面与三维透视查看方法

很多结构问题隐藏在平面图中不易察觉。此时应切换到剖面视图（Section View）或三维视图（3D View），观察梁与柱的搭接关系、钢筋穿插情况。例如，在楼梯间处，常因标高不同造成钢筋冲突，必须提前识别。

步骤五：实践练习与案例模仿

推荐下载一些公开的教学案例（如某学校教学楼结构图），尝试在软件中复现其结构模型。边学边练，有助于加深理解。同时，关注官方教程视频、知乎专栏或B站UP主分享的经验贴，都是极好的学习资源。

四、常见误区与避坑指南

即使是经验丰富的从业者，也容易在使用看施工结构图软件时犯以下几个错误：

误区一：认为软件就是万能神器

软件只是辅助工具，真正读懂结构图还需要扎实的专业知识。比如，看到“φ8@200”这种符号，不仅要会读，还要知道它代表直径8mm的钢筋，间距200mm，且需结合规范判断是否满足抗震等级要求。

误区二：忽视图层管理与命名规范

如果图纸中图层混乱（如所有构件都放在同一图层），会导致筛选困难、误操作频繁。务必养成良好习惯：按构件类型分层（如梁-结构-梁、板-结构-板）、按楼层编号区分。

误区三：忽略软件更新与兼容性问题

不同版本之间可能存在数据格式差异，例如从Revit 2023导出的模型在2020版中无法完全打开。建议定期升级软件，并保存多个版本备份。

误区四：只看图形不看文字说明

很多结构图附带“设计说明”、“构造做法表”，其中包含重要参数（如混凝土强度等级、保护层厚度）。这部分信息往往决定施工质量，不能跳过。

五、未来趋势：AI赋能下的智能识图时代

随着人工智能的发展，新一代看施工结构图软件正在向智能化演进。例如：

• OCR识别技术：自动将扫描图纸转为可编辑文本，减少手动录入工作量；
• 语义理解引擎：基于自然语言处理技术，可回答“这个梁的配筋是多少？”这类问题；
• 自动校验规则：根据GB50010《混凝土结构设计规范》等标准，实时提示违规项。

这些技术将极大降低初学者的学习曲线，使更多一线施工人员也能高效参与结构审图过程。

六、结语：从工具到思维的转变

掌握看施工结构图软件不仅是学会操作某个程序，更是培养一种数字化思维方式。它教会我们如何把抽象的设计转化为具体的施工指令，如何在虚拟世界中预演现实世界的建造过程。无论你是刚入行的新手，还是希望提升效率的老手，都应该拥抱这一变革，让科技助力工程质量与安全。
