CAD软件画施工图纸：从入门到精通的全流程指南
在现代建筑、结构和机电工程领域，计算机辅助设计（CAD）软件已成为绘制施工图纸的核心工具。无论是建筑设计院、施工单位还是项目管理团队，熟练掌握CAD软件进行施工图纸绘制，是提升效率、确保精度和实现数字化交付的基础能力。本文将系统讲解如何使用主流CAD软件（如AutoCAD、浩辰CAD、中望CAD等）完成从基础设置到最终出图的全过程，帮助初学者快速上手，也让有经验的工程师优化流程，提高专业水平。
一、准备工作：环境搭建与规范认知
开始绘制施工图纸前，必须做好两项关键准备：一是软件环境配置，二是理解行业制图规范。
1. 软件选择与安装
目前市场上主流的CAD软件包括Autodesk AutoCAD、中望CAD、浩辰CAD以及国产的清华山维、广联达等。对于大多数工程项目而言，AutoCAD因其强大的兼容性和广泛的用户基础仍是首选。建议根据企业实际需求选择正版授权版本，同时安装必要的插件（如天正建筑、探索者结构等），以提高绘图效率。
2. 设置绘图环境
打开软件后，首先要进行基本环境设置：
- 单位设置：统一为毫米（mm），避免后续尺寸混乱。
- 图层管理：按功能划分图层（如墙体、门窗、标注、文字、轴线等），便于控制显示和编辑。
- 线型与颜色：定义不同图层对应的线型（实线、虚线、点划线）和颜色，增强图纸可读性。
- 文字样式：设置标准字体（如宋体或仿宋）、字号（标题5号，说明4号）、对齐方式。
- 标注样式：定义箭头大小、文字高度、基线距离等参数，确保符合国家《房屋建筑制图统一标准》（GB/T 50001）。
3. 熟悉制图规范
施工图纸需遵循国家及地方相关标准，例如：
- 《建筑制图标准》（GB/T 50104）
- 《结构制图标准》（GB/T 50105）
- 《建筑给水排水制图标准》（GB/T 50106）
这些规范不仅规定了符号、线型、比例，还明确了图纸编号规则、会签栏位置、图框格式等内容。熟悉并遵守规范是专业性的体现，也是后期审查通过的前提。
二、绘制流程：分步详解施工图核心内容
施工图纸通常包含总平面图、建筑平面图、立面图、剖面图、详图以及结构、给排水、电气等专项图纸。以下以建筑施工图为例，介绍典型绘制步骤。
1. 总平面图绘制
总平面图展示建筑物在整个地块中的位置关系，需包含周边道路、绿化、建筑轮廓、指北针、坐标网格等信息。
- 绘制地形轮廓线，使用多段线（PLINE）或边界命令（BOUNDARY）创建封闭区域。
- 插入定位点、坐标标注，使用坐标标注工具（DIMORDINATE）标出关键点坐标。
- 添加指北针、比例尺、图例说明，并设置合适的图层以便打印时隐藏非必要元素。
2. 建筑平面图绘制
这是最核心的施工图之一，反映楼层布局、房间功能、门窗位置及尺寸。
- 先用矩形命令（RECTANGLE）绘制墙体轮廓，再用偏移命令（OFFSET）生成内外墙线。
- 插入门窗图块（Block），推荐使用标准化图库（如天正门窗库），可批量替换尺寸。
- 布置楼梯、电梯、卫生间等公共设施，注意防火疏散要求。
- 添加尺寸标注（DIMLINEAR、DIMANGULAR），并使用连续标注（DIMCONTINUE）保持清晰逻辑。
- 填写房间名称、面积、标高信息，采用文字注释（TEXT）或表格（TABLE）形式。
3. 立面图与剖面图绘制

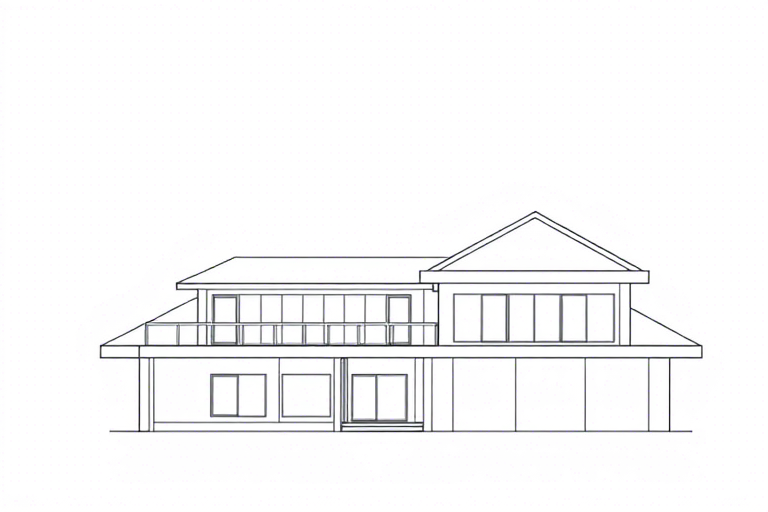

立面图展现建筑外观形态，剖面图揭示内部空间构造。
- 利用“视图”功能（VIEW）或复制已有平面图进行镜像处理，快速生成左右对称立面。
- 使用“拉伸”（STRETCH）或“修剪”（TRIM）调整构件高度，体现建筑层次感。
- 剖面图应标注楼层标高、楼板厚度、梁柱位置，结合断面符号（如折断线）表示结构细节。
4. 详图绘制与节点表达
针对复杂节点（如屋面防水、外墙保温、门窗收口）制作放大详图，通常比例为1:5、1:2或1:1。
- 新建独立图层用于详图，避免干扰主图。
- 使用“插入”功能添加标准构造节点图块，也可手动绘制精确线条。
- 添加材料说明、构造做法文字标签，必要时插入照片或剖面示意图。
三、高级技巧：提升效率与质量的关键方法
掌握基础操作只是第一步，真正高效专业的CAD绘图还需掌握一些进阶技巧。
1. 图块与属性定义
将常用图形（如门、窗、灯具）封装为图块（BLOCK），并赋予属性（ATTDEF），可在批量修改时自动更新编号、型号等信息。
2. 参数化设计与动态块
AutoCAD支持创建动态块（Dynamic Block），允许用户通过拖拽改变尺寸或状态，适用于多种规格的构件快速调整。
3. 使用外部参照（XREF）协同工作
多人协作时，可通过外部参照引用其他专业图纸（如结构梁板图、水电管线图），实现同步更新，减少重复劳动。
4. 批量修改与查询工具
使用“快速选择”（QSELECT）筛选特定类型对象，“特性”面板（PROPERTIES）批量修改颜色、线宽、图层等属性。
5. 图纸输出与打印设置
正式出图前务必检查：
- 所有图层是否已正确归类，无冗余图层。
- 标注文字是否清晰可见，无重叠或错位。
- 打印比例是否准确（建议使用1:100或1:50），并预览确认缩放无误。
- 使用“页面设置管理器”（PAGESETUP）配置打印机、纸张大小、边距，确保输出效果一致。
四、常见问题与解决方案
即使熟练掌握流程，也可能遇到以下典型问题：
1. 图纸过大导致加载缓慢
解决办法：合理拆分图纸文件，每张图只保留当前需要的内容；删除未使用的图块、图层和不可见对象。
2. 标注不连续或位置偏移
原因：可能因图层锁定或对象捕捉干扰所致。建议关闭不必要的捕捉模式，重新设置标注样式。
3. 多人协作时版本混乱
对策：建立统一命名规则（如“项目名_楼层_专业_版本号.dwg”），使用云存储（如百度网盘、腾讯文档）共享文件，定期备份。
4. 输出图纸模糊或线宽异常
检查打印设备驱动是否为最新版本，导出PDF时选择“高质量打印”，确保线宽在打印设置中被正确识别。
五、未来趋势：BIM与CAD融合发展的新方向
随着建筑信息模型（BIM）技术的发展，传统CAD正逐步向三维建模和数据集成演进。许多大型设计院已开始使用Revit、Tekla等BIM平台替代纯二维CAD。但对于中小型项目或局部修改，CAD仍是不可或缺的工具。建议从业者在掌握CAD基础上，逐步学习BIM理念，实现从“画图”到“建模”的跨越。
结语
CAD软件画施工图纸是一项既讲求规范又注重实践的艺术。它不仅是技术手段，更是沟通设计意图、指导现场施工的重要桥梁。通过科学的流程管理、严格的规范执行和持续的技术积累，每一位工程师都能绘制出既美观又实用的专业图纸，为工程建设保驾护航。
