CAD软件做施工图:如何高效完成建筑图纸设计与出图流程?

本文详细介绍了如何使用CAD软件高效完成建筑施工图的设计与出图流程。从项目前期准备、各专业图纸绘制要点(建筑、结构、水电暖通)、细节优化到最终出图交付,涵盖图层管理、标注规范、冲突检查等关键技术环节。文章还针对常见问题提供实用解决方案,并展望了CAD与BIM融合的趋势,适合建筑设计师、施工图绘制人员及相关专业学生参考学习。

CAD软件做施工图:从零基础到专业出图全流程解析

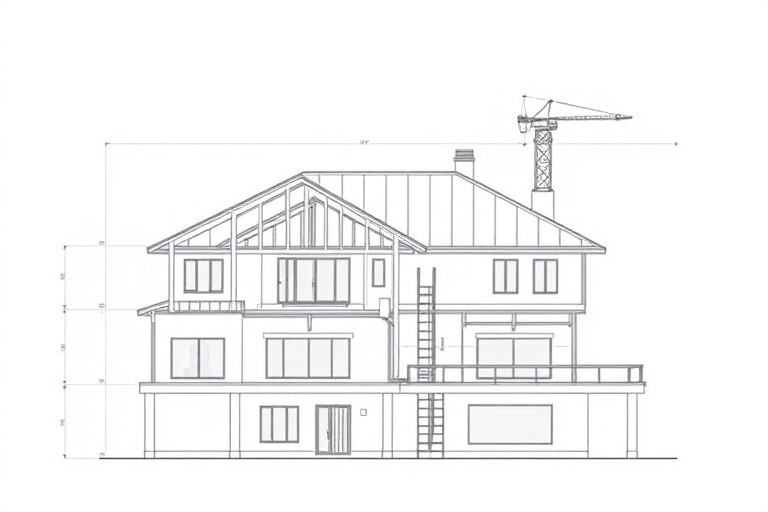

在现代建筑设计与工程领域,计算机辅助设计(CAD)软件已成为不可或缺的工具。无论是建筑、结构、给排水还是电气专业,施工图的设计与绘制都高度依赖于CAD技术。那么,CAD软件做施工图到底该如何操作?本文将系统讲解从项目准备、绘图规范、细节处理到最终出图的全过程,帮助设计师快速掌握高效、准确的施工图制作方法。

一、前期准备:明确项目需求与标准

在使用CAD软件开始绘制施工图之前,必须完成充分的准备工作:

  • 理解设计意图:与建筑师、结构工程师等沟通,明确各专业的需求,比如楼层平面布局、梁柱位置、管线走向等。
  • 熟悉制图规范:国内普遍采用《房屋建筑制图统一标准》(GB/T 50001),国际项目可能涉及AIA、BS或ISO标准。务必提前掌握线型、字体、比例、图层命名规则等。
  • 建立项目模板:利用AutoCAD的“样板文件”功能创建标准化模板,包括图层分类(如墙体、门窗、标注)、文字样式、尺寸标注样式、图框格式等,可极大提升效率并保证一致性。

二、绘制施工图核心步骤详解

1. 绘制建筑平面图

这是施工图的基础,需精确反映建筑的空间关系和构件尺寸:

  • 使用多段线(PLINE)绘制墙体轮廓,建议设定不同线宽区分承重墙与非承重墙(如0.3mm vs 0.1mm)。
  • 插入门窗图块,推荐使用动态块(Dynamic Block)以便调整尺寸或位置,提高灵活性。
  • 添加轴线编号,采用“直线+文本”组合方式,确保与结构图一致。
  • 设置图层管理:例如将墙体设为“WALL”,门窗设为“DOOR_WINDOW”,便于后期修改与打印控制。

2. 结构施工图绘制要点

结构图是施工安全的核心依据,需严格遵循规范:

  • 绘制梁板柱布置图,用实线表示主筋、虚线表示箍筋,颜色区分不同构件类型。
  • 使用标注工具对钢筋间距、保护层厚度、标高进行清晰标注,避免歧义。
  • 插入详图符号(如节点大样图),并通过引线指向具体位置,增强图纸可读性。

3. 水电暖通施工图整合

多专业协同是现代工程的关键,CAD支持多视口和外部参照:

  • 通过XREF(外部参照)导入建筑底图,再叠加水电管道、设备定位图,保持数据同步。
  • 使用多段线与标注工具绘制管线路径,注意标注管径、坡度、标高,符合《建筑给水排水设计规范》。
  • 合理使用图块与属性,如空调风口、配电箱等常用元素,可一键替换型号或参数。

三、细节优化与图纸深化

高质量的施工图不仅要求准确,还要具备良好的可读性和专业感:

  • 统一字体与字号:推荐使用“仿宋_GB2312”或“宋体”用于中文,英文可用“Arial”,标题字号一般为7号,正文为5号。
  • 颜色与线型搭配:根据国家制图标准分配颜色(如红色代表消防、蓝色代表给排水),线型区分实线、虚线、点划线等。
  • 添加图例说明:每个图纸页应附有图例表,解释符号含义,尤其适用于复杂机电系统。
  • 检查冲突与遗漏:使用AutoCAD的图形审查工具(如“对象查询”、“距离测量”)验证构件是否碰撞,避免现场返工。

四、出图与交付流程

施工图完成后,必须经过严格的审核与输出:

  • 打印设置:选择合适纸张大小(A0/A1/A2),设置合适的比例(通常为1:50、1:100),启用“背景透明”选项以减少墨量。
  • PDF导出:推荐使用“发布”命令生成PDF文件,包含所有图层信息,方便审图单位在线查阅。
  • 电子归档:按项目编号分类存储DWG和PDF文件,并建立目录索引,便于后续查找与版本管理。

五、常见问题及解决方案

  • 问题1:图层混乱导致修改困难 → 解决方案:制定清晰的图层命名规则(如结构-梁-主筋),定期清理未使用的图层。
  • 问题2:标注不统一影响施工 → 解决方案:使用“标注样式管理器”统一设置箭头、文字位置、精度等参数。
  • 问题3:多人协作易出错 → 解决方案:采用BIM协同平台(如Revit + AutoCAD联动)或蓝燕云等云端协作工具,实时同步变更。

六、未来趋势:CAD与BIM融合下的施工图新形态

随着建筑信息模型(BIM)的发展,传统CAD施工图正在向数字化、智能化演进。许多大型设计院已实现从CAD到BIM的过渡,但CAD仍是中小型项目的重要工具。建议从业者:

  • 掌握CAD基础的同时学习BIM建模技能(如Revit、Tekla),提升综合竞争力。
  • 利用AI辅助工具(如AutoCAD的智能标注、自动识别图纸错误)提升效率。
  • 探索云端协作平台,实现跨地域团队无缝配合。

总之,CAD软件做施工图不仅是技术活,更是艺术与逻辑的结合。只有深入理解规范、熟练掌握技巧、注重细节打磨,才能产出既合规又高效的施工图纸,为工程质量保驾护航。
