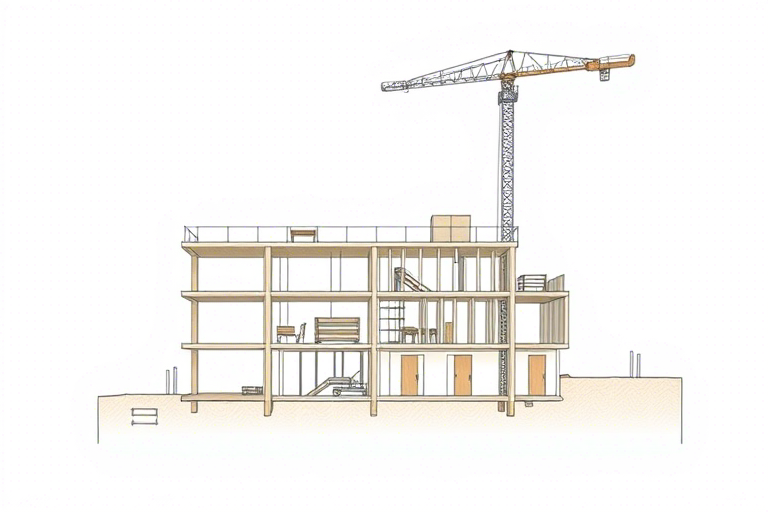

在建筑工程领域，施工截面图是连接设计与施工的关键桥梁。它不仅直观展现结构构件的内部构造、材料分布及尺寸关系，更是施工人员理解图纸、指导现场作业的重要依据。传统手工绘制截面图虽然灵活，但效率低、易出错、难以修改，已无法满足现代工程项目对精度和时效性的要求。因此，开发一款功能强大、操作便捷的施工截面图手绘图软件，已成为提升工程设计质量与效率的必然趋势。
一、为什么需要专门的施工截面图手绘图软件？
当前，建筑行业正加速向数字化、智能化转型。BIM（建筑信息模型）技术的普及使得工程数据更加集成化，但其复杂性也让部分中小型项目或特定节点的快速出图变得困难。而传统的CAD软件虽然功能强大，却往往过于专业，学习成本高，且缺乏针对“手绘感”的优化——即一种既保留设计师自由创作空间，又能确保尺寸精确、规范统一的视觉表达方式。
这就催生了施工截面图手绘图软件的独特价值：它不是简单的绘图工具，而是融合了手绘美学、结构规范、数据管理与协同共享能力的专业平台。它可以：
- 降低门槛：让非专业绘图人员也能快速上手，提升团队协作效率；
- 提高精度：自动校验尺寸、标注逻辑，减少人为错误；
- 增强表现力：支持线条粗细、阴影、纹理等手绘风格，使图纸更具可读性和艺术感；
- 便于版本控制：云端保存、历史记录、多人协作，适应多阶段、多角色参与的设计流程。
二、核心功能模块设计
一个优秀的施工截面图手绘图软件应围绕用户实际需求构建五大核心功能模块：
1. 智能截面生成器
基于输入的平面图或三维模型，软件可智能识别梁、柱、板、墙等构件，并自动生成对应的剖切面视图。支持手动调整剖切位置、方向和深度，同时提供预设模板（如楼梯间、电梯井、基础节点等常见截面类型），大幅提升初始绘图速度。
2. 手绘风格渲染引擎
这是区别于传统CAD的关键创新点。软件内置多种“手绘笔触”样式：铅笔线、毛笔线、钢笔线、马克笔效果等，用户可根据场景选择不同质感。同时支持自动柔化边缘、模拟纸张纹理、添加轻微抖动效果，使图纸既保持专业严谨，又具备人工绘制的温度与美感。
3. 结构规范数据库
集成国家及地方建筑规范（如《混凝土结构设计规范》GB50010）、抗震设防要求、防火等级标准等，形成动态检查机制。当用户绘制钢筋布置、节点构造时，系统会实时提示是否符合规范，例如钢筋间距是否合理、锚固长度是否达标、保护层厚度是否合规等。
4. 标注与图例管理系统
提供一键式自动标注功能，包括尺寸标注、文字说明、材料标识、编号系统等。支持自定义图例库，例如钢筋符号、防水层、保温层、管线交叉标记等，避免重复劳动。所有标注均可联动更新，一处修改，全局同步。
5. 协同与导出接口
支持多用户在线协作编辑，实时查看他人修改痕迹；内置PDF、PNG、SVG等多种格式导出选项，适配打印、上传至云平台或嵌入BIM模型中使用。还可对接主流ERP/项目管理软件（如广联达、鲁班、ProjectWise），实现设计成果无缝流转。
三、技术实现路径
要打造这样一款软件，需从底层架构到用户体验全面考虑：
1. 前端交互：Web + Electron双端部署
采用React/Vue框架开发网页版，方便跨平台访问；同时打包为Electron应用，提供本地高性能运行体验。界面设计强调直观性，主菜单清晰分类，工具栏快捷键丰富，新手引导视频嵌入其中，帮助用户快速掌握核心操作。
2. 后端逻辑：微服务架构+数据库优化
后端使用Node.js或Python Flask搭建API服务，将各功能模块拆分为独立微服务（如绘图服务、标注服务、校验服务），提升扩展性和稳定性。数据库选用PostgreSQL，支持空间数据存储（如GeoJSON格式），便于后续与GIS系统集成。
3. AI辅助识别与建议
引入轻量级AI模型（如YOLO或Segment Anything Model），用于图像识别和语义分割。例如，上传一张模糊的手绘草图，软件可尝试识别构件并生成初步截面图，极大缩短构思到成图的时间。
4. 安全与权限控制
设置角色权限体系（管理员、设计师、审核员、施工方），确保数据安全；所有操作日志留存，防止误删或篡改；支持加密传输和本地缓存，保障敏感工程资料不外泄。
四、应用场景与案例分析
该类软件已在多个真实项目中展现出巨大潜力：
案例1：某中学教学楼改造项目
原计划使用AutoCAD绘制截面图，耗时约3天。改用施工截面图手绘图软件后，仅用半天完成初稿，且因规范自动校验，未出现任何尺寸错误。最终交付图纸被甲方高度认可，认为“既有专业度又有温度”。
案例2：装配式住宅小区施工准备阶段
项目涉及大量预制构件拼接节点，传统方法难以直观表达复杂构造。通过软件中的“手绘风格渲染”功能，工程师轻松绘制出带阴影和纹理的节点详图，极大提升了施工班组的理解效率，减少了返工率。
案例3：高校建筑设计课程实践
学生使用该软件进行课程作业，不仅提高了绘图效率，还增强了对结构原理的理解。教师反馈：“学生更容易从‘画图’转向‘思考’，真正实现了教学目标。”
五、未来发展趋势
随着人工智能、云计算和物联网的发展，施工截面图手绘图软件将进一步演进：
- 与AR/VR结合：在施工现场佩戴AR眼镜即可看到虚拟截面图叠加在实体结构上，辅助精准定位；
- 移动端适配增强：支持平板电脑和平板手机直接绘制，实现随时随地的现场修正；
- 生成式AI深度介入：根据文字描述自动生成初步截面草图，甚至预测最优构造方案；
- 区块链存证功能：确保每一份图纸的历史版本不可篡改，为后期审计和责任追溯提供证据链。
总之，一款优秀的施工截面图手绘图软件不仅是工具升级，更是设计理念的革新。它让工程表达更贴近人类认知习惯，让技术细节更具人文温度，推动建筑业从“经验驱动”迈向“智能驱动”的新时代。
