在现代建筑工程中，施工图建模是连接设计与施工的关键环节。它不仅决定了建筑的结构合理性、材料用量和施工可行性，还直接影响项目的成本控制、工期安排以及后期运维效率。那么，施工图建模到底该用什么软件？又该如何高效完成这项工作呢？本文将从行业主流工具、操作流程、常见问题及最佳实践出发，帮助建筑师、结构工程师、BIM工程师及相关从业者系统掌握施工图建模的核心技能。

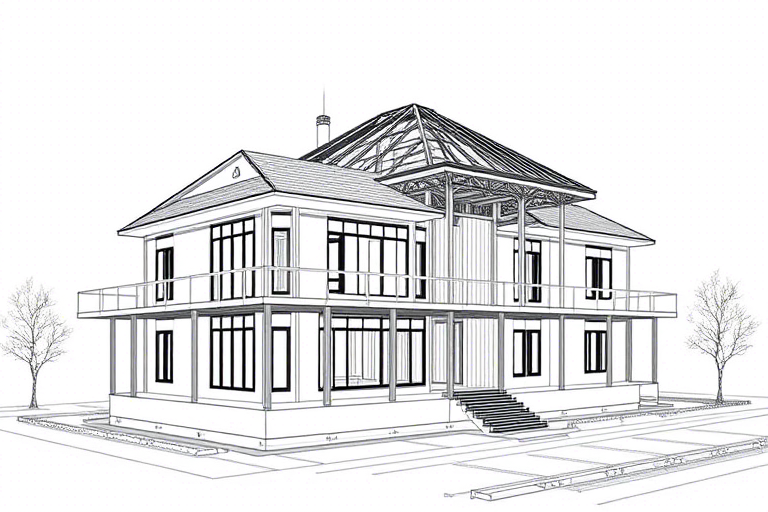

一、施工图建模的核心价值
施工图建模不仅仅是简单的三维建模，而是将建筑设计意图转化为可实施的工程数据的过程。其核心价值体现在：
- 可视化表达：通过三维模型直观展示空间关系，减少图纸理解误差。
- 协同设计：支持多专业（建筑、结构、机电）在同一平台协作，避免碰撞冲突。
- 工程量统计：自动提取构件数量、体积等数据，用于预算编制和采购计划。
- 施工模拟：结合进度计划进行4D模拟，提前识别潜在风险。
- 运维管理：为后续建筑信息管理（BIM运维）打下基础。
二、主流施工图建模软件推荐
当前市场上有多种成熟的建模软件，适用于不同规模和类型的工程项目。以下是最常用的几款：
1. Revit（Autodesk）
Revit 是目前最广泛使用的 BIM 建模软件之一，尤其适合大型公共建筑、商业综合体和复杂结构体系。它具备强大的参数化建模能力，能够实现建筑、结构、机电三大专业的统一建模与协同。Revit 的优点包括：
- 全流程支持：从概念设计到施工图再到竣工模型都能无缝衔接。
- 族库丰富：内置标准构件库，也可自定义族（Family）满足个性化需求。
- 插件生态完善：如 Navisworks（碰撞检测）、Synchro（4D进度模拟）等扩展功能强大。
但需要注意的是，Revit 对硬件配置要求较高，且学习曲线较陡峭，初学者需投入一定时间熟悉界面和逻辑。
2. ArchiCAD（Graphisoft）
ArchiCAD 是欧洲市场占有率较高的 BIM 软件，以其“建筑师友好型”界面著称。它特别适合中小型项目或注重设计创意的团队。优势在于：
- 轻量化运行：相比 Revit 更加流畅，适合中低配置电脑。
- 直接出图能力强：可以直接生成符合规范的施工图纸，无需额外转换。
- IFC 标准支持优秀：便于跨平台数据交换，适合国际合作项目。
缺点是其机电模块相对薄弱，若项目涉及复杂管线系统，可能需要配合其他软件使用。
3. Tekla Structures
专为钢结构和混凝土结构设计的建模软件，广泛应用于桥梁、高层建筑、工业厂房等领域。Tekla 的最大特点是：
- 精准详尽：对节点、螺栓、钢筋等细节处理极为精细，适合制造导向的施工图输出。
- 支持工厂加工：可直接导出加工图纸和数控代码，提升预制构件效率。
- 与其他软件集成良好：可通过 IFC 或 DXF 与 Revit、Archicad 等对接。
不过，Tekla 学习门槛高，主要用于结构专业，不适合全专业一体化建模。
4. Civil 3D（Autodesk）
主要面向土木工程领域，如道路、桥梁、市政管网等。虽然不常用于建筑主体建模，但在综合管廊、场地平整、排水系统等方面不可或缺。其优势在于：
- 地形分析能力强：可基于点云或高程数据快速生成纵断面、横断面。
- 动态标注与报表：自动更新标高、坡度、挖填方量等信息。
- 与 Revit 集成度高：可用于建筑项目中的室外环境建模。
三、施工图建模的标准流程
无论使用哪种软件，一套标准化的工作流程能显著提高效率并保证质量。以下是典型流程：
- 项目准备阶段：明确建模范围、分工、标准（如国标 GB/T 51212-2016《建筑信息模型应用统一标准》）、版本控制策略。
- 基础模型搭建：导入 CAD 平面图或草图，建立轴网、标高、楼层等基本参照体系；按建筑分区逐层建模。
- 各专业深化建模：建筑专业完成墙体、门窗、楼板、楼梯等；结构专业添加梁柱板、基础；机电专业布置管线、设备、桥架。
- 碰撞检查与优化：利用 Navisworks 或软件自带工具进行多专业碰撞检测，解决管线打架、净空不足等问题。
- 施工图输出：生成平立剖面图、详图、材料表、工程量清单，并确保符合当地审图要求。
- 模型交付与归档：按甲方或监理单位要求打包模型文件（如 .rvt、.ifc），上传至云端或本地服务器供各方查阅。
四、常见问题与应对策略
在实际应用中，很多团队会遇到以下问题：
1. 模型过大导致卡顿
解决方案：采用“分区域建模 + 层级加载”方式，例如先做地下室、再做地上部分；设置视图可见性控制，只显示当前需要编辑的部分。
2. 多专业协作困难
建议使用 BIM 协同平台（如 BIM 360、蓝燕云），实现权限分级管理、版本追踪、任务分配等功能，避免重复修改和混乱。
3. 图纸与模型脱节
应坚持“以模型驱动出图”的原则，所有图纸均来自模型，禁止手动绘制或二次修正，确保一致性。
4. 缺乏标准化模板
建议制定企业级 BIM 标准手册，包含命名规则、视图样式、构件分类、注释符号等内容，提升团队整体水平。
五、未来趋势：AI赋能与云端协同
随着人工智能和云计算的发展，施工图建模正朝着智能化、自动化方向演进：
- AI辅助建模：如自动识别 CAD 图纸中的构件并生成初步模型，大幅缩短建模时间。
- 云端协同平台：多人实时在线编辑同一模型，打破地域限制，提升响应速度。
- 数字孪生整合：将施工图模型接入智慧工地系统，实现实时监控与决策支持。
这些趋势正在重塑传统建筑业的工作模式，也为从业者带来了新的机遇与挑战。
六、结语：选择合适的工具，才能走得更远
施工图建模用什么软件？答案不是唯一的，关键在于根据项目特点、团队能力和技术储备来科学选型。无论是 Revit 的全面性、ArchiCAD 的灵活性，还是 Tekla 的专业深度，每种工具都有其适用场景。重要的是建立标准化流程、培养专业人才、善用协同平台，才能真正发挥 BIM 的价值，助力项目高质量交付。
