用要软件画施工图怎么做？掌握这些技巧轻松上手

在现代建筑工程中，施工图是连接设计与施工的关键桥梁。一份清晰、准确的施工图不仅能指导现场施工，还能有效减少返工和成本浪费。随着计算机辅助设计（CAD）技术的发展，使用专业软件绘制施工图已成为行业标准。那么，如何利用“要软件”高效、规范地完成施工图绘制呢？本文将从基础认知、软件选择、操作流程、常见问题及优化建议五个方面系统讲解，帮助初学者快速入门，让专业人士提升效率。

一、什么是“要软件”？为什么它适合画施工图？

“要软件”通常是指建筑行业中广泛使用的专业绘图工具，如AutoCAD、Revit、浩辰CAD、天正建筑等。这类软件专为建筑、结构、给排水、暖通空调等领域定制，具备强大的二维绘图功能和三维建模能力，能够满足施工图绘制的精度要求和标准化规范。

相比于传统手工绘图，使用要软件有以下显著优势：

• 高效率：一键生成标准图元（如门窗、楼梯、墙体），大幅提升绘图速度。
• 高精度：支持精确尺寸标注、坐标定位，避免人为误差。
• 易修改：图纸调整只需修改参数或对象，无需重绘。
• 标准化：内置国标图例、图层管理、样式统一，符合《房屋建筑制图统一标准》（GB/T 50001）。
• 协同性强：支持多用户协作、版本控制，便于项目团队沟通。

二、选择合适的要软件：根据项目类型决定

并非所有要软件都适用于所有场景。不同软件在功能侧重上有明显差异：

1. AutoCAD（通用型）

适合基础二维施工图绘制，兼容性好，学习曲线平缓，是很多设计师的入门首选。但缺乏BIM功能，对复杂建筑需配合插件使用。

2. Revit（BIM核心）

适用于大型公共建筑、复杂结构项目。可实现建筑、结构、机电一体化建模，自动出图、碰撞检测、工程量统计等功能强大，但学习难度较高。

3. 天正建筑（本土化）

针对中国建筑设计习惯开发，内置大量国标构件库（如柱、梁、板、门窗），与AutoCAD无缝集成，非常适合国内施工图设计。

4. 浩辰CAD / 美图CAD（性价比之选）

国产软件，价格亲民，界面友好，适合中小型设计院或个人工作室。

建议：新手推荐从AutoCAD或天正建筑入手；大型项目建议使用Revit；预算有限可考虑国产替代品。

三、用要软件画施工图的标准流程

一套完整的施工图绘制流程应遵循国家规范和项目实际需求，通常包括以下步骤：

1. 准备阶段：明确图纸内容与标准

• 确定图纸目录（建筑平面图、立面图、剖面图、详图等）。
• 查阅《建筑工程制图标准》（GB/T 50104）、《建筑制图统一标准》（GB/T 50001）。
• 建立图层命名规则（如“墙-结构-实线”、“轴线-细虚线”）。
• 设置单位、比例（一般为1:50、1:100）、文字样式、标注样式。

2. 绘制阶段：分层分区作业

• 建筑平面图：先绘制轴网，再布置墙体、门窗、楼梯、卫生间等，注意门开启方向、家具定位。

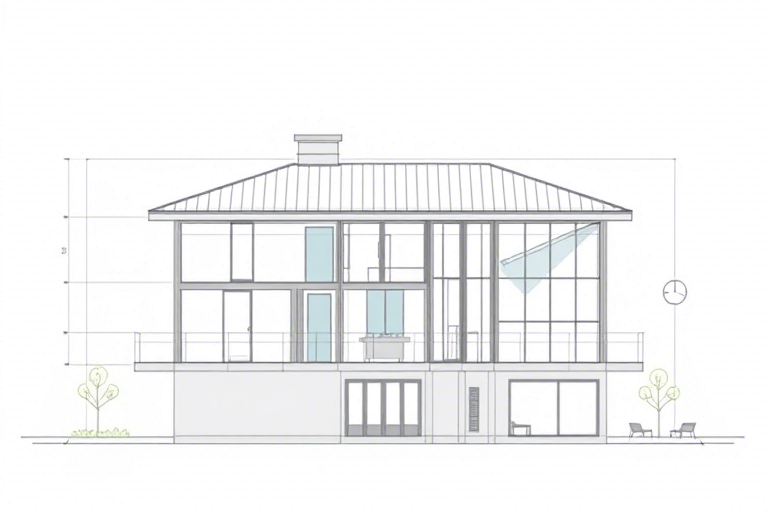

• 立面图：以平面图为依据，逐层绘制外墙轮廓、窗洞位置、材质分隔线。
• 剖面图：选择典型剖切位置，显示楼层高度、结构做法、设备管线走向。
• 详图：对关键节点（如屋面防水、楼梯栏杆、节点连接）进行放大绘制，标注材料、构造做法。

3. 标注与注释阶段

• 尺寸标注：采用连续标注、基线标注，避免重复标注。
• 文字说明：使用统一字体（如仿宋_GB2312）、字号（标题7号，正文5号）。
• 图例符号：按国标插入门窗表、材料表、索引符号。
• 图框与标题栏：套用标准图框（A0-A3），填写项目名称、编号、日期、签字栏。

4. 检查与输出阶段

• 逻辑检查：是否漏标尺寸、图例缺失、文字错位。
• 格式检查：打印比例是否正确、线宽是否清晰、颜色是否区分层次。
• 输出PDF/图纸：导出前预览，确保无乱码、无缺页；批量打印时使用“布局视口”控制图纸范围。

四、常见问题与解决方案

1. 图纸比例不准怎么办？

解决方法：在布局空间中设置视口比例（如1:50），而非模型空间直接绘图。这样无论图形大小如何变化，打印时都会保持正确比例。

2. 图层混乱影响效率？

解决方法：制定严格的图层命名规范（如“WALL-STRUCTURE-RED”），并定期清理未使用的图层。使用图层过滤器快速切换可见图层。

3. 三维模型转二维图纸困难？

解决方法：若使用Revit，可通过“明细表”自动生成工程量，通过“视图创建”快速出图；若用AutoCAD，建议提前建立三维模型作为参考。

4. 文件过大导致卡顿？

解决方法：删除不必要的图块、外部参照；压缩图片资源；启用“快速查看”模式；必要时拆分大图到多个文件。

5. 协作时版本冲突？

解决方法：使用云协作平台（如Autodesk BIM 360、钉钉云文档）进行版本管理；每次修改后保存新版本，并备注修改内容。

五、提升效率的实用技巧

熟练掌握以下技巧，可极大提升施工图绘制效率：

1. 使用图块（Block）与属性块

将常用构件（如门窗、灯具）制作成带属性的图块，方便批量替换、统计数量。例如，一个门图块可包含编号、尺寸、材质属性。

2. 建立模板文件（*.dwt）

将常用图层、文字样式、标注样式、图框预设保存为模板，新建图纸时直接调用，节省重复设置时间。

3. 利用快捷键与命令别名

熟练掌握常用命令快捷键（如L=直线，C=圆，M=移动），可提升操作流畅度。可在“自定义用户界面”中设置个性化热键。

4. 设置动态块与参数化设计

在Revit或天正中，可设置门窗的宽度、高度为可变参数，实现一键调整多种规格，避免反复绘制。

5. 引入AI辅助工具（新兴趋势）

部分软件已集成AI功能，如AutoCAD的“智能标注”可自动识别图形并添加尺寸；未来还可结合大语言模型辅助生成文本说明、校验规范条文。

结语：用要软件画施工图不仅是技能，更是责任

施工图是工程质量的第一道防线。使用要软件不仅是为了提高效率，更是为了保障图纸的准确性、完整性和合规性。每一位从业者都应秉持严谨态度，不断精进技能，善用工具，才能绘制出真正服务于施工一线的好图纸。从今天开始，动手实践吧！你离成为施工图高手，只差这一步。
