立体施工图用什么软件？如何高效制作高质量三维施工图纸？

在现代建筑、工程和施工（AEC）行业中，从传统的二维图纸向三维可视化转变已成为不可逆转的趋势。立体施工图不仅提高了设计效率，还增强了团队协作与客户理解能力。那么，立体施工图到底用什么软件？如何高效地制作出既专业又精准的三维施工图纸？本文将深入探讨当前主流的BIM与CAD类软件工具，结合实际操作流程与行业最佳实践，帮助工程师、设计师和项目经理掌握核心技能。

一、什么是立体施工图？为什么它如此重要？

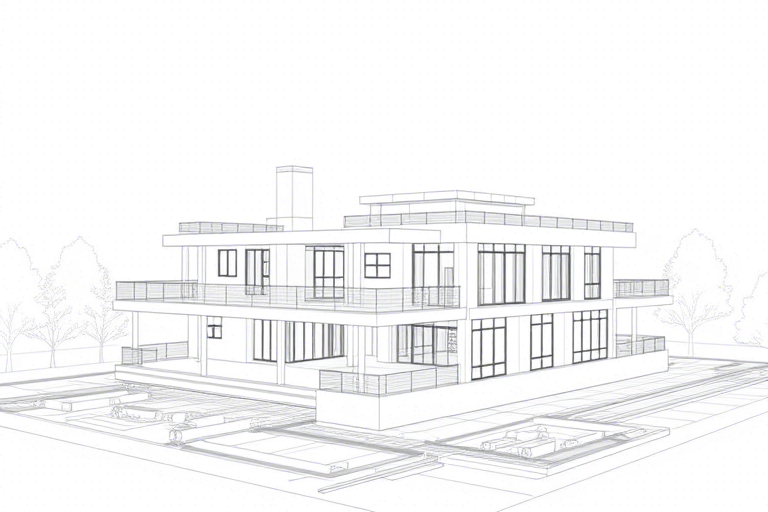

立体施工图是指以三维模型形式呈现的建筑或结构施工信息，涵盖建筑构件的空间位置、尺寸、材质、构造关系以及施工顺序等细节。相比传统二维图纸，立体施工图具备以下优势：

• 直观性强： 可视化展示空间关系，减少误解和错误。
• 协同效率高： 多专业（建筑、结构、机电）可在同一平台协作，避免碰撞冲突。
• 成本控制更优： 提前发现设计问题，降低现场变更率。
• 数据完整： 模型中可嵌入材料属性、工程量统计、施工进度计划（4D/5D BIM）。

随着国家“数字建造”政策推动及绿色建筑认证要求提升，立体施工图已从可选项变为项目必备环节。因此，选择合适的软件并掌握其使用方法至关重要。

二、常用立体施工图软件分类与对比

1. 建筑信息模型（BIM）类软件

这是目前最主流、功能最全面的立体施工图解决方案，尤其适合大型复杂项目。

（1）Autodesk Revit

Revit 是全球应用最广泛的BIM软件之一，专为建筑师、结构工程师和MEP（暖通、给排水、电气）专业人员设计。它支持全生命周期管理，包括概念设计、深化设计、施工模拟到运维阶段。

• 优点： 与其他Autodesk产品无缝集成（如Navisworks用于碰撞检测），族库丰富，支持IFC标准导出，符合中国《建筑工程信息模型交付标准》（GB/T 51212-2016）。
• 缺点： 学习曲线较陡，对电脑配置要求较高；对于简单项目可能略显冗余。

（2）Bentley Systems OpenBuildings Designer

适用于基础设施、市政、能源等领域，特别适合超大体量项目，如桥梁、地铁隧道等。

• 优点： 强大的参数化建模能力，支持多用户协同设计，内置地质建模模块。
• 缺点： 在国内普及度低于Revit，社区资源相对较少。

（3）ArchiCAD（Graphisoft）

以其优秀的建筑性能分析和轻量化处理著称，常用于住宅、商业综合体项目。

• 优点： 界面友好，渲染速度快，对Mac系统支持良好。
• 缺点： MEP功能不如Revit强大，扩展插件生态有限。

2. 三维CAD类软件

这类软件更适合结构工程师或机械制图背景的专业人士，主要用于精细化建模与出图。

（1）AutoCAD Civil 3D

主要用于道路、场地、管网等土木工程领域，能生成带地形信息的立体施工图。

• 优点： 地形建模能力强，管线综合排布便捷，适合市政项目。
• 缺点： 不适用于建筑主体建模，需配合Revit使用。

（2）SolidWorks + SolidWorks Electrical

主要用于工业厂房、装配式建筑中的构件拆分与加工图制作。

• 优点： 机械设计能力强，可直接输出数控加工代码（NC Code）。
• 缺点： 缺乏建筑规范支持，不适用于公共建筑类施工图。

3. 开源与新兴工具

（1）Blender + 插件（如Archipack）

免费开源，适合预算有限的小型设计工作室或教学用途，但缺乏标准化流程支持。

（2）SketchUp + LayOut / Enscape / Twinmotion

快速建模+实时渲染，适合方案展示和初步沟通，但不适合正式施工图交付。

三、如何高效制作立体施工图？全流程实战指南

步骤一：明确项目需求与分工

在开始建模前，应召开启动会议，确定以下事项：

• 是否需要BIM交付？是否满足甲方或政府验收标准？
• 各专业负责人（建筑、结构、机电）职责划分，采用何种协同模式（如中心文件/链接文件）？
• 模型深度等级（LOD Level of Development）：例如LOD 350表示包含施工细节，可用于预算编制。

步骤二：建立统一坐标系与基准层

所有模型必须基于同一坐标原点（通常设为建筑物首层地面标高），确保不同专业模型拼接无误。建议使用Revit的“项目基点”和“视图范围”设置，提高出图一致性。

步骤三：创建核心模型与构件族库

根据项目类型，预先准备好标准构件族（如门窗、楼梯、设备管道）。推荐做法：

• 利用Revit自带族库（如“公制轮廓族”、“幕墙系统”）进行修改适配。
• 自定义族时遵循“参数化逻辑”，便于后期调整。
• 导入第三方族（如Grasshopper生成的复杂曲面构件）需测试兼容性。

步骤四：进行多专业碰撞检查

使用Navisworks Manage或Solibri Model Checker进行自动化检测，识别结构梁与空调风管、水管之间的空间冲突。常见问题包括：

• 净空不足（如吊顶下留有管线）
• 防火分区被破坏（如穿越墙体未设防火封堵）
• 设备安装空间不够（如电梯机房门洞尺寸过小）

发现问题后立即反馈至相关专业修正，避免返工浪费。

步骤五：生成施工图与明细表

通过Revit的“视图样板”功能批量生成平面图、立面图、剖面图、节点详图，并自动标注尺寸、标高、索引符号。同时导出材料清单、工程量报表（按构件类别、楼层、区域分类），供预算部门参考。

步骤六：交付与归档

最终成果应以多种格式提交：

• PDF格式用于打印和存档（含图框、标题栏、版本号）
• IFC格式用于跨平台共享（如甲方使用其他BIM软件）
• RVT文件保留原始模型数据，供后续深化或运维阶段调用

四、常见误区与避坑指南

误区1：认为只要建了三维模型就是立体施工图

错！真正的立体施工图必须包含完整的施工信息，如材料规格、工艺说明、节点构造图、技术参数表等。仅靠模型无法替代施工交底。

误区2：盲目追求高精度模型导致效率低下

并非所有部位都需要LOD 400级别的精细建模。建议区分重点区域（如核心筒、转换层）与一般区域（普通墙体、楼板），合理分配建模时间。

误区3：忽视模型命名规范与分类体系

混乱的命名会导致多人协作时难以定位构件，甚至引发误删风险。推荐采用ISO 19650标准中的分类编码体系（如Uniclass或中国《建筑信息模型分类和编码标准》）。

五、未来趋势：AI辅助与云协同将成为标配

随着人工智能与云计算的发展，立体施工图的制作正迈向智能化：

• AI自动优化： 如AI识别不合理布局、自动建议最优管线路径。
• 云端协同： Autodesk BIM 360、Trimble Connect等平台实现远程实时协作，无需本地传输大文件。
• 移动端查看： 使用iPad或手机APP随时审查模型，提升工地响应速度。

这些技术将进一步缩短设计周期，提高施工质量，助力行业数字化转型。

结语

立体施工图用什么软件？答案不是唯一的——关键在于匹配项目规模、团队能力与交付目标。无论是选择Revit进行全流程BIM管理，还是搭配Civil 3D完成土建专项建模，都需围绕“准确、高效、协同”三大原则展开。掌握正确的方法论，才能让三维模型真正服务于施工落地，推动工程建设迈入新时代。
