新风施工图用什么软件？揭秘高效设计与精准施工的必备工具

在现代建筑行业，新风系统作为保障室内空气质量的核心组成部分，其设计与施工质量直接关系到居住者的健康与舒适度。而一份高质量的新风施工图，不仅是施工团队的“操作指南”，更是项目验收、后期运维的重要依据。那么，新风施工图究竟用什么软件来绘制？如何才能实现从设计到落地的高效转化？本文将深入探讨当前主流的新风施工图设计软件，并结合实际案例，详细解析如何利用这些工具完成专业级施工图绘制，帮助工程师、设计师和施工人员提升工作效率与工程质量。

一、为什么选择合适的软件对新风施工图至关重要？

新风系统的复杂性决定了其施工图必须具备高度的专业性和准确性。它不仅涉及风管走向、设备定位、风口布置，还需要考虑气流组织、噪音控制、节能要求以及与其他机电系统的协调。如果使用通用绘图工具（如AutoCAD基础版本），虽然可以完成基本线条绘制，但缺乏针对暖通空调（HVAC）系统的专项功能，容易导致：

• 漏画或错画风管连接点，造成安装时返工；
• 无法自动计算风量、风速、阻力等关键参数；
• 难以生成符合国家标准的材料清单与工程量统计；
• 图纸信息不完整，影响后续BIM协同与施工交底。

因此，选用一款专为暖通设计打造的软件，不仅能大幅提升效率，还能确保图纸的专业性和合规性，是实现高质量新风施工的基础。

二、主流新风施工图设计软件推荐与对比

1. Revit + Revit MEP（Autodesk）

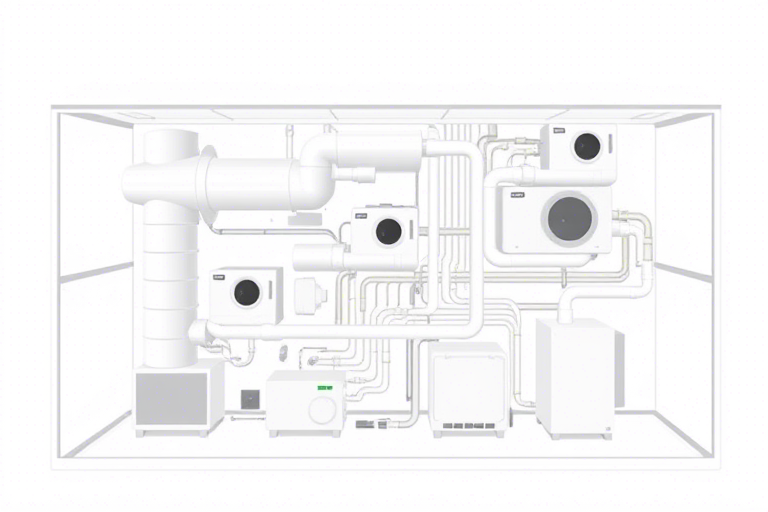

Revit 是目前全球最广泛使用的BIM建模平台之一，尤其适用于大型公共建筑和高端住宅项目。通过Revit MEP插件，用户可轻松创建完整的暖通系统模型，包括风管、水管、阀门、风机盘管等，并自动生成详细的施工图（平面图、剖面图、详图）。

优势：

• 支持全生命周期管理：从设计、施工到运维均可在同一平台上进行；
• 自动碰撞检测：避免风管与结构梁、桥架等冲突；
• 参数化设计：修改一处数据，相关图纸自动更新，减少人为错误；
• 可导出PDF、DWG等多种格式，便于多方协作。

适用场景：中大型商业综合体、医院、学校、数据中心等对BIM要求高的项目。

2. CAD MEP（浩辰软件）

作为国产优秀暖通设计软件，CAD MEP 基于AutoCAD平台开发，专为国内暖通工程师优化，界面熟悉、学习成本低，且支持国标规范（如《暖通空调制图标准》GB/T 50114）。

优势：

• 本地化适配强：内置中国常用设备库、管材规格、风口类型；
• 快速生成施工图：一键输出标注清晰、图层分明的施工图纸；
• 支持多专业协同：可与给排水、电气模块无缝集成；
• 性价比高：相比国外软件，价格更亲民，适合中小型设计院和施工单位。

适用场景：住宅小区、办公楼、酒店等常规民用建筑的新风系统设计。

3. 美国Vectorworks + HVAC Design Suite

Vectorworks是一款功能强大的建筑设计软件，其HVAC模块特别适合中小规模项目的设计与可视化表达。它以直观的操作界面著称，适合初学者快速上手。

优势：

• 图形化建模体验佳：拖拽式操作即可完成风管布置；
• 支持三维视图实时预览：便于现场交底与客户沟通；
• 轻量化运行：电脑配置要求较低，适合普通办公环境；
• 丰富的素材库：包含多种品牌的新风主机、风口、消声器等。

适用场景：别墅、小型商业空间、改造项目等需要灵活快速出图的场合。

三、新风施工图制作全流程详解（以Revit为例）

步骤一：建立项目基础模型

首先导入建筑结构模型（IFC或Revit格式），确保楼层标高、墙体位置准确无误。接着定义新风系统类型（如全热交换新风系统、单向流新风系统），并设置风管材质、保温层厚度等参数。

步骤二：风管系统布置

使用Revit MEP中的“风管”工具，按照气流路径逐段布置主干管与支管。软件会自动识别连接点并提示是否需要添加弯头、三通、变径等配件。同时，可通过“风管系统属性”设置风速（建议控制在6~8m/s）、风量（根据房间面积及换气次数计算）。

步骤三：设备选型与定位

插入新风机房设备（如新风机组、排风机、热回收装置），调整其安装高度与进出风口方向。Revit支持链接Excel表格批量导入设备型号与技术参数，极大提高效率。

步骤四：风口布置与标注

在每个房间布置送风口与回风口，注意避开灯具、消防喷淋等障碍物。利用“标注族”功能，自动生成编号、尺寸、标高信息，形成完整的施工图注释体系。

步骤五：生成施工图与材料清单

点击“视图→图纸视图”，将各楼层风管平面图、剖面图、详图放入图纸集中。系统会自动生成风管长度、管径、配件数量、保温面积等工程量数据，可用于预算编制和采购计划。

步骤六：校审与交付

邀请结构、电气专业进行碰撞检查，确认无冲突后导出PDF或DWG文件供施工方使用。同时上传至BIM协同平台（如BIM 360），实现多方在线批注与版本管理。

四、常见问题与解决方案

Q1：如何避免风管交叉混乱？

建议采用分层布管策略：主风管走吊顶内，支风管穿楼板引至各房间，尽量减少垂直交叉。使用Revit的“风管路径优化”功能，可智能调整走向以降低阻力。

Q2：施工图中标注不够清晰怎么办？

应统一使用国标符号与文字说明，例如：“F-送风”、“H-回风”、“L-排风”。在CAD MEP中可通过“标注样式管理器”定制专属图例，确保所有图纸风格一致。

Q3：不同厂家设备参数差异大，如何标准化？

建立企业级设备数据库，将常用品牌（如松下、远大、美的）的技术参数录入系统，通过参数化模板快速调用，避免重复输入错误。

五、未来趋势：AI辅助设计与云端协作

随着人工智能与云计算的发展，新风施工图设计正迈向智能化。例如，部分软件已开始引入AI算法，可根据房间用途自动推荐新风量、风管直径和设备功率；也有平台支持多人在线编辑同一图纸，实时同步进度，显著提升跨区域团队协作效率。

此外，绿色建筑理念推动下，越来越多的设计软件加入了能耗模拟模块，可在图纸阶段就评估新风系统的能效表现，助力低碳建筑目标实现。

结语

新风施工图用什么软件？答案不再是单一的选择题，而是根据项目规模、团队能力、预算水平综合判断的结果。无论是使用国际领先的Revit进行深度BIM管理，还是选择国产高效的CAD MEP快速出图，关键在于找到最适合自身需求的工具。掌握正确的软件操作流程，不仅能缩短设计周期、减少返工风险，更能为整个建筑工程的质量与可持续发展奠定坚实基础。
