如何用软件画施工图：从零基础到专业级的全流程指南
在现代建筑与工程领域，施工图不仅是设计意图的最终呈现，更是施工团队执行任务的核心依据。随着计算机辅助设计（CAD）技术的成熟，使用专业软件绘制施工图已成为行业标准。无论是土木工程师、建筑师还是结构设计师，掌握高效、精准的绘图工具是提升工作效率和项目质量的关键。
一、为什么选择软件绘制施工图？
传统手绘施工图存在效率低、修改困难、误差大等弊端。而借助专业软件，如AutoCAD、Revit、BIM 360、浩辰CAD等，可以实现：
- 精确制图：通过坐标系统、尺寸标注、图层管理等功能，确保图纸精度达到毫米级。
- 快速修改：一键修改某部分参数即可联动更新整个图纸，避免重复劳动。
- 协同办公：支持多人在线协作、版本控制，适用于大型项目团队。
- 可视化表达：结合三维建模功能，直观展示空间关系，便于业主和施工方理解。
- 标准化输出：自动套用国标或企业规范，提高图纸合规性与一致性。
二、常用施工图绘制软件推荐
1. AutoCAD（最经典的选择）
AutoCAD 是全球应用最广泛的二维绘图软件之一，尤其适合初学者和传统建筑设计单位。其优点包括：
- 界面友好，学习曲线平缓；
- 强大的命令体系和插件生态（如天正建筑、鸿业暖通等）；
- 兼容性强，可导入导出多种格式（DWG、DXF、PDF等）。
适用场景：建筑平面图、立面图、剖面图、水电暖通详图等。
2. Revit（BIM时代的首选）
Revit 是 Autodesk 推出的建筑信息模型（BIM）软件，强调“数据驱动”的设计方式。它不仅能画图，还能生成材料清单、成本估算、碰撞检测等。
- 全生命周期管理：从概念设计到施工模拟再到运维阶段均可使用；
- 参数化建模：修改一个构件会自动调整相关联的所有视图；
- 多专业协同：建筑、结构、机电可在同一平台协作。
适用场景：大型公共建筑、复杂商业综合体、绿色建筑项目。
3. 浩辰CAD / 中望CAD（国产替代方案）
针对国内用户需求优化，价格亲民且本地化程度高，特别适合中小设计院和高校教学。
- 支持国标图集快速调用；
- 中文界面+本地技术支持；
- 性价比高，适合预算有限但需高质量输出的项目。
三、如何开始绘制施工图？——分步详解
第一步：明确项目需求与规范
在动笔前，务必了解以下内容：
- 项目类型（住宅、办公楼、厂房等）；
- 国家或地方制图标准（如《房屋建筑制图统一标准》GB/T 50001）；
- 客户或甲方的具体要求（比例尺、图幅大小、字体字号等）。
建议创建一个“制图模板”文件，预设好图层、线型、文字样式、标注样式等，避免重复设置。
第二步：建立图形基础结构
以建筑施工图为例，通常包括以下几个核心图档：
- 总平面图（Site Plan）：展示建筑物位置、朝向、周边环境；
- 建筑平面图（Floor Plan）：各楼层布局、墙体、门窗、楼梯；

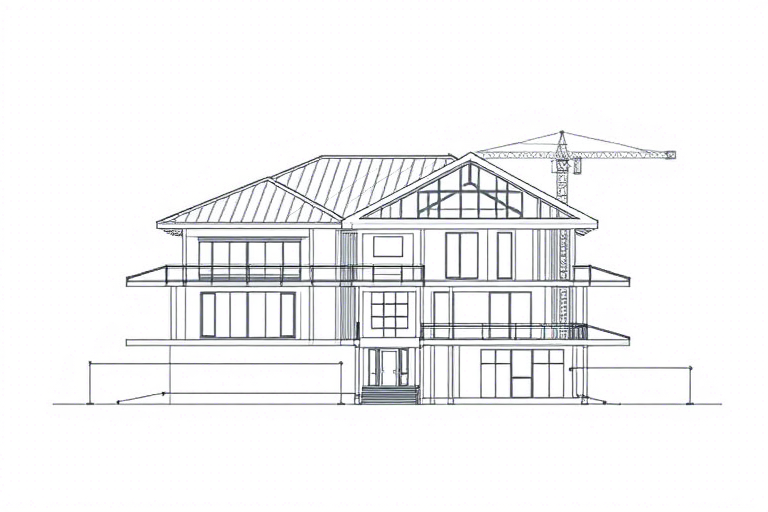

- 立面图（Elevation）：外墙造型、材质、标高；
- 剖面图（Section）：内部结构层次、楼板厚度、管线走向；
- 节点详图（Detail Drawing）：关键部位放大细节，如节点连接、防水做法。
在软件中，先用矩形、直线、偏移等命令搭建基本框架，再逐步细化。
第三步：精细化绘图与标注
这是体现专业度的关键环节。注意以下要点：
- 图层管理：将不同元素放在不同图层（如墙体→layer_wall, 门窗→layer_door, 文字→layer_text），方便控制显示/隐藏/打印；
- 尺寸标注：使用DIM命令统一设置标注样式，确保清晰易读；
- 符号与文字：采用标准图例（如门窗编号、材料说明），文字高度一般为2.5mm~3.5mm；
- 图框与标题栏：插入符合规范的图框，填写项目名称、图号、比例、日期、签字栏。
第四步：检查与校审
完成初稿后必须进行严格审核，常见检查项包括：
- 是否遗漏重要构件（如阳台栏杆、消防通道）；
- 尺寸逻辑是否合理（例如楼层净高是否满足规范）；
- 图面整洁度（是否有重叠线、多余标记）；
- 与其他专业图纸是否冲突（如结构梁是否影响机电管道布置）。
推荐使用“审查模式”或“打印预览”功能提前发现问题。
四、进阶技巧与常见误区
技巧一：善用块（Block）与外部参照（Xref）
对于重复出现的内容（如窗户、家具、设备），应将其制作成“块”，不仅节省空间，还便于批量修改。外部参照则用于引用其他图纸或模型，保持整体一致性。
技巧二：利用快捷键与脚本提升效率
熟练掌握常用快捷键（如L=直线、C=圆、TR=修剪、MI=镜像）能极大缩短操作时间。高级用户还可编写LISP脚本自动化重复任务。
误区一：忽视图层命名规范
混乱的图层命名会导致后期维护困难，甚至误删重要信息。建议采用“专业_类别_属性”格式，如“ARCH-WALL-INNER”表示建筑内墙。
误区二：盲目追求美观忽略实用性
施工图首要目的是指导施工，而非艺术创作。过于花哨的线条、颜色或字体反而会造成误解。
五、未来趋势：AI辅助与云协作
随着人工智能的发展，部分软件已集成智能识别功能（如自动识别图纸中的构件并生成BOM表）。同时，云端协作平台（如Autodesk BIM 360、钉钉云图档）让异地团队实时同步进度，显著提升项目透明度。
未来五年内，预计施工图将更加智能化、自动化，设计师的角色也将从“绘图员”转向“数据分析师”和“流程管理者”。
六、结语：持续学习是成功之道
软件只是工具，真正的价值在于使用者的能力。建议定期参加培训课程、关注行业动态、加入专业社群交流经验。只有不断迭代技能，才能在竞争激烈的行业中立于不败之地。
