弧形吊顶施工图设计软件如何实现精准高效的设计与施工

在现代建筑装饰工程中，弧形吊顶因其独特的美学价值和空间优化能力，被广泛应用于商业空间、酒店、展厅、剧院等高端场所。然而，传统的手工绘图方式难以满足复杂曲面的精确表达，且效率低下、误差大。因此，借助专业的弧形吊顶施工图设计软件成为行业发展的必然趋势。本文将深入探讨此类软件的核心功能、技术实现路径、实际应用案例以及未来发展方向，帮助设计师和施工团队实现从创意到落地的全流程数字化管理。

一、为什么需要专门的弧形吊顶施工图设计软件？

传统CAD软件虽然能绘制基本图形，但在处理复杂三维弧形结构时存在明显局限：

• 精度不足：手工放样容易产生微小偏差，导致现场安装困难或返工；
• 效率低下：多个弧段拼接、节点细化需反复调整，耗费大量时间；
• 沟通成本高：二维图纸难以直观呈现立体效果，施工方理解偏差常见；
• 缺乏参数化支持：无法快速响应设计变更，如弧度调整、材料替换等。

而专业化的弧形吊顶设计软件集成了BIM建模、参数化设计、自动剖面生成、碰撞检测等功能，显著提升设计质量与施工效率。

二、核心功能模块详解

1. 曲线建模与动态编辑

软件应支持多种曲线定义方式，包括：

• 贝塞尔曲线（Bezier）：适用于自由形态的流畅弧线；
• 样条曲线（Spline）：适合多点控制的复杂曲面；
• 圆弧/椭圆弧：用于标准化弧形单元，便于批量生产。

用户可通过拖拽控制点实时调整弧形走向，并自动计算曲率半径、弧长、高度变化等关键参数，确保数据可直接用于加工。

2. 参数化驱动系统

通过设定参数（如弧高、跨度、分段数），软件可自动生成完整的弧形骨架模型。例如：

输入：
- 弧高 = 1500mm
- 跨度 = 6000mm
- 分段数 = 8
输出：
- 每段长度 ≈ 750mm
- 各节点坐标精确到毫米级
- 自动生成剖面图与节点详图

此机制极大减少了重复劳动，同时保证了各部位的一致性。

3. 施工图自动化输出

软件应具备一键生成施工所需全套图纸的能力：

• 平面布置图（标注定位尺寸）；
• 立面展开图（显示弧形展开状态）；
• 节点详图（含龙骨连接、板材拼缝细节）；
• 材料清单（按弧段统计用量，避免浪费）；
• 加工图（导出为DXF或SVG格式供数控机床使用）。

这些图纸不仅符合国家制图规范，还能直接导入到项目管理系统中进行进度跟踪。

4. BIM协同与碰撞检测

集成BIM平台后，弧形吊顶模型可与其他专业（如机电、消防）进行空间冲突分析：

• 识别吊顶与灯具、喷淋头、风管之间的干涉；
• 自动生成避让方案并标注修改建议；
• 提高设计一次性通过率，减少现场整改。

三、典型应用场景与案例解析

案例1：某五星级酒店宴会厅弧形吊顶项目

该项目要求吊顶呈波浪状起伏，覆盖面积约300㎡。采用专用弧形吊顶设计软件后：

• 仅用两天完成初步建模，比传统方法节省50%时间；
• 自动划分24个标准弧段，每段独立编号便于工厂预制；
• 施工方根据电子图纸现场拼装，误差控制在±3mm以内；
• 最终验收一次通过，客户满意度达98%。

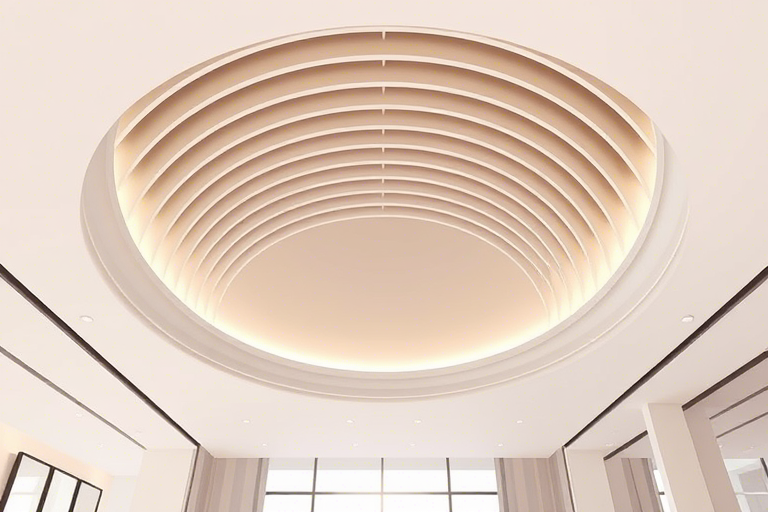

案例2：大型购物中心中庭穹顶吊顶改造

原设计为平顶，现改为环形弧形吊顶以增强视觉层次感。难点在于原有结构限制与新造型融合：

• 软件利用扫描点云数据重建现有空间模型；
• 在此基础上叠加弧形吊顶模型，实现无缝对接；
• 生成详细吊杆布置图，解决承重问题；
• 施工期间未发生任何结构安全隐患。

四、关键技术实现路径

1. 三维几何算法优化

针对弧形结构的非线性特征，软件需内置高效的插值算法（如三次样条插值）和曲面拟合技术，确保在任意截面上都能获得光滑连续的曲线表达。

2. 图纸标准化模板库

预设符合GB/T 50001《房屋建筑制图统一标准》的图框、符号、文字样式，用户只需选择模板即可快速出图，避免人为错误。

3. API接口开放性

提供与主流ERP、MES系统的API接口，实现设计数据向生产端的无缝传递，例如：

• 将弧形龙骨参数导入CNC切割机；
• 将板材数量同步至供应链管理系统；
• 将施工计划导入项目管理平台。

五、未来发展趋势

1. AI辅助设计

引入机器学习模型，根据历史项目数据推荐最优弧形方案，甚至自动生成符合美学比例的曲线形状。

2. AR/VR可视化预览

结合增强现实技术，施工人员可在现场佩戴AR眼镜查看吊顶位置与角度，大幅提升安装准确性。

3. 云端协作与版本控制

支持多人在线编辑同一项目，自动记录修改痕迹，防止版本混乱，特别适合跨区域项目团队合作。

4. 绿色低碳设计支持

软件可评估不同材料组合下的碳足迹，帮助设计师选择环保型吊顶系统，助力绿色建筑认证（如LEED、绿建三星）。

六、结语

随着数字建造技术的发展，弧形吊顶施工图设计软件已不再是可选项，而是高质量、高效率项目的标配工具。它不仅提升了设计的专业性和可视化程度，更打通了从创意构思到现场施工的全链条数字化通道。对于从业者而言，掌握这类软件不仅是技能升级，更是适应行业变革的关键一步。未来，随着AI、物联网和云计算的深度融合，弧形吊顶设计将迎来更加智能化、精益化的新时代。
