建筑施工图用啥软件？主流设计工具与实操流程全解析

在现代建筑设计行业中，施工图是连接设计师创意与施工现场执行的关键桥梁。一份高质量的施工图不仅需要精准的尺寸标注、详尽的构造说明，还必须符合国家规范和地方标准。因此，选择合适的软件工具成为每一位建筑师、结构工程师和施工管理人员必须掌握的核心技能。那么，建筑施工图到底用啥软件？本文将从主流软件介绍、操作流程详解、行业趋势以及常见问题解决四个方面，为你系统梳理建筑施工图设计全流程，帮助你高效完成项目交付。

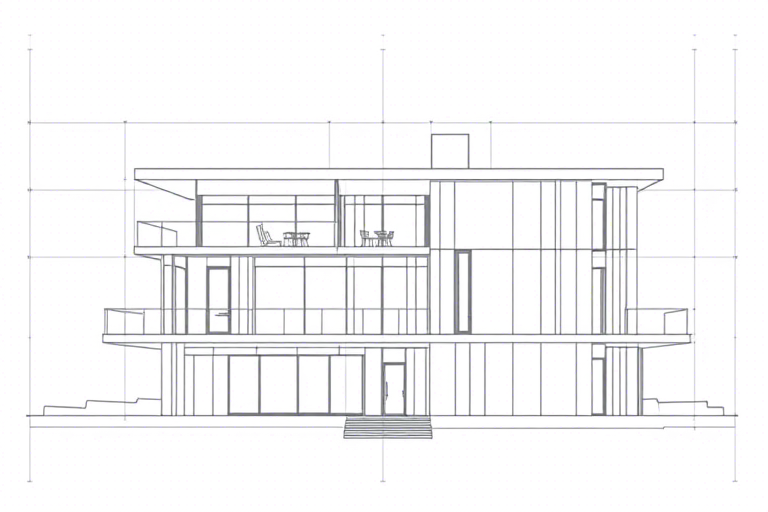

一、建筑施工图常用软件大盘点

目前，建筑施工图设计领域使用的软件种类繁多，根据功能定位可分为以下几类：

1. BIM建模软件（如Revit、Archicad）

Revit 是 Autodesk 推出的专业BIM（建筑信息模型）平台，广泛应用于住宅、商业、公共建筑等领域。其最大优势在于“参数化建模”——一旦修改平面布局或立面形态，相关剖面、节点详图会自动更新，极大提升效率并减少人为错误。

Archicad 是 Graphisoft 公司的产品，特别适合中小型项目快速建模，界面友好，对建筑师而言学习曲线较平缓。它支持IFC标准，便于与其他专业软件进行数据交换。

2. CAD制图软件（如AutoCAD、浩辰CAD）

AutoCAD 仍是国内最普及的二维绘图工具，尤其在施工图阶段仍占主导地位。虽然它是二维平台，但通过图层管理、块引用、动态块等功能，可实现高度标准化的图纸输出。

浩辰CAD 是国产替代产品，兼容AutoCAD格式，价格更低，适合预算有限的设计团队使用。

3. 结构分析与深化软件（如PKPM、盈建科、SAP2000）

这些软件主要用于结构计算和配筋设计。例如，PKPM是中国建筑科学研究院开发的结构设计集成平台，包含框架、剪力墙、基础等多种构件类型，能够生成符合《混凝土结构设计规范》（GB50010）的施工图。

盈建科则专注于高层建筑的结构优化，在复杂节点处理方面表现优异。

4. 综合协同平台（如Navisworks、BIM 360）

当多个专业（建筑、结构、机电）在同一项目中协作时，Navisworks 可用于碰撞检测与进度模拟；而Autodesk BIM 360 提供云端版本管理和多方协作功能，显著提升项目透明度。

二、如何用软件制作高质量施工图？全流程实战指南

从概念设计到施工图落地，整个过程通常分为以下几个步骤：

第一步：前期准备与资料收集

明确项目定位（住宅/办公楼/厂房）、用地红线、规划指标、地质报告等基础资料。同时确定施工图深度要求，例如是否需满足“施工图审查”标准。

第二步：建立模型或绘制底图

若使用BIM软件（如Revit），应先创建建筑、结构、设备三大模块的初始模型，并设置统一坐标系和单位制（建议采用毫米制）。对于CAD用户，则需导入地形图、总平面图作为底图，建立图层体系（如墙体、门窗、标高、轴线等）。

第三步：分专业深化设计

• 建筑专业：完成各楼层平面布置、立面造型、剖面示意、节点详图（如楼梯间、卫生间、外墙保温构造）。
• 结构专业：基于荷载分析结果，完成梁板柱布置、基础形式、钢筋配置图（含弯钩、锚固长度、搭接位置）。
• 机电专业：包括给排水、暖通空调、电气管线路径及配电系统图，需注意避让冲突。

第四步：校审与出图

所有专业完成后，进行交叉检查（如结构梁是否挡住风管、消防通道宽度是否达标）。然后导出PDF或DWG格式图纸，添加图框、标题栏、比例尺、签字栏等要素，确保符合《建筑工程制图标准》（GB/T 50104）。

第五步：提交与归档

最终成果应上传至项目管理系统（如BIM 360），并与施工单位进行交底会议，确保施工人员理解图纸意图。

三、不同规模项目的软件选型建议

并非所有项目都适合使用高端BIM软件，以下是按项目规模推荐的软件组合：

项目类型	推荐软件组合	理由
小型住宅/别墅	AutoCAD + PKPM + 三维渲染软件（如SketchUp）	成本低、易上手，适合个体工作室或小团队
中型公建（办公楼、学校）	Revit + PKPM + Navisworks	兼顾效率与精度，满足多专业协同需求
大型综合体/超高层	Revit + SAP2000 + BIM 360 + 集成平台（如OpenPlant）	应对复杂结构、精细化管理与数字化交付

四、未来趋势：AI赋能与云协同将成为主流

随着人工智能技术的发展，部分软件已开始集成AI辅助功能：

• 智能标注：AutoCAD 的最新版本支持基于语义识别自动标注尺寸、文字注释。
• BIM自动校验：Revit 插件可自动检查防火分区、疏散距离是否合规。
• 云端协作：所有文件实时同步，避免版本混乱，提高团队响应速度。

此外，国家推动“数字住建”战略，鼓励企业采用BIM正向设计模式。预计到2027年，全国新建项目中至少60%将强制要求提供BIM模型文件。

五、常见问题与解决方案

Q1：为什么我的施工图总是被退回？

原因可能是：① 图纸比例不一致；② 缺少关键节点详图；③ 构件编号重复或遗漏；④ 未遵循当地审图机构的要求。建议定期参加培训，熟悉最新规范。

Q2：BIM模型太大导致卡顿怎么办？

可以采取以下措施：① 使用轻量化插件（如Revit的“简化视图”）；② 分区域加载模型；③ 将非核心构件转为参考底图。

Q3：怎样才能让施工方真正看懂图纸？

除了规范表达外，建议增加：
• 三维可视化模型截图；
• 材料清单（BOM表）；
• 施工工艺说明文档（PDF附件）；
• 建立微信群/QQ群答疑机制。

结语

建筑施工图用啥软件？答案不是唯一的，而是取决于项目特点、团队能力与预算限制。无论是传统CAD还是前沿BIM，核心目标始终是“准确、清晰、可执行”。掌握一套适合自己团队的工作流，辅以持续的学习与迭代，才能在日益激烈的市场竞争中脱颖而出。
