水管全景施工图什么软件好用？这些工具能让你轻松搞定工程设计

在现代建筑工程中，水管系统的设计与施工越来越依赖于精准的可视化工具。无论是住宅、商业建筑还是工业设施，一套完整的水管全景施工图不仅能提高施工效率，还能有效避免后期返工和安全隐患。那么，面对市场上众多的软件选择，到底“水管全景施工图什么软件”才最适合你的项目需求呢？本文将深入解析当前主流的几款专业软件，从功能特性、适用场景到操作难度进行全面对比，帮助你做出明智决策。

一、什么是水管全景施工图？为什么它如此重要？

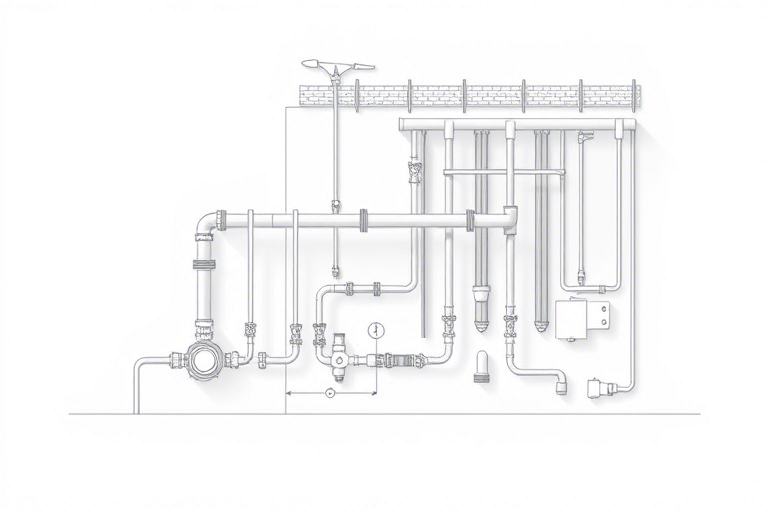

水管全景施工图是指通过三维建模或二维平面图形式，全面展示建筑内所有给排水管道（包括冷热水管、排污管、消防管等）的空间布局、连接方式、走向路径及与其他管线（如电气、通风）的交叉关系。这种图纸不仅包含传统CAD图纸的信息，还融合了空间维度和逻辑结构，使设计师、施工人员和监理单位能够直观理解整个系统的运行逻辑。

其重要性体现在以下几个方面：

• 提升设计精度： 减少因设计遗漏导致的现场改动，降低材料浪费。
• 优化施工流程： 明确每根管道的位置和标高，便于合理安排施工顺序。
• 增强协同效率： 多方（建筑师、工程师、承包商）可基于同一模型沟通，减少误解。
• 支持BIM集成： 为后续运维管理提供数据基础，实现全生命周期数字化管理。

二、主流水管全景施工图软件推荐与分析

1. AutoCAD MEP（机械、电气、管道）

AutoCAD MEP 是 Autodesk 推出的专业机电设计平台，专为暖通空调、给排水、电力系统设计打造。它内置丰富的管道族库、自动碰撞检测功能以及与Revit的无缝对接能力，是许多大型设计院和工程公司的首选。

优点：

• 成熟稳定，兼容性强，支持多种格式导入导出（DWG、IFC、PDF）。
• 强大的管道系统建模能力，可自动生成支吊架、阀门、仪表等配件。
• 支持参数化设计，修改一处自动更新全局关联。

缺点：

• 学习曲线较陡，新手需数周培训才能熟练掌握。
• 价格较高，适合中大型企业采购授权许可。

2. Revit + MEP插件（Autodesk Revit）

Revit 是 BIM（建筑信息模型）领域的标杆软件，配合 MEP 插件后可完成高度集成的水管全景施工图设计。相比AutoCAD MEP，Revit更注重“信息驱动”，每个构件都带有属性数据（材质、规格、安装时间等），真正实现“所见即所得”的数字孪生效果。

优点：

• 全生命周期支持：从设计→施工→运维均可使用同一模型。
• 自动冲突检测：可识别水管与梁、柱、电缆之间的干涉问题。
• 支持多专业协同：建筑、结构、机电在同一平台上协作。

缺点：

• 硬件要求高，对电脑配置有一定门槛（建议i7以上CPU、16GB内存）。
• 初期建模耗时较长，需提前规划族库和标准模板。

3. 美国Tekla Structures（适用于复杂工业项目）

Tekla 主要用于钢结构和复杂工业管道系统设计，特别擅长处理大量异形管道、压力容器和高精度定位。虽然不是专为民用建筑开发，但在化工厂、电厂、污水处理厂等领域应用广泛。

优点：

• 超高精度建模能力，支持毫米级误差控制。
• 强大的节点设计功能，适合复杂弯头、法兰连接。
• 输出高质量施工图和材料清单，直接对接加工厂。

缺点：

• 学习成本极高，仅限专业工程师使用。
• 费用昂贵，通常按项目计费而非永久授权。

4. 国产软件：广联达BIM5D / 鲁班BIM

近年来，国产BIM软件发展迅速，尤其在适应国内规范、本地化服务方面表现突出。广联达BIM5D 和鲁班BIM 提供针对中国建筑市场的定制化解决方案，涵盖预算、进度、质量等多个维度。

优点：

• 价格亲民，性价比高，适合中小型设计院和施工单位。
• 符合中国《建筑给水排水设计规范》GB50015，无需二次调整。
• 云平台支持，方便远程协作和版本管理。

缺点：

• 部分功能不如国际主流软件完善，如高级渲染、动画模拟。
• 生态体系仍在建设中，第三方插件较少。

三、如何选择最适合你的水管全景施工图软件？

选择合适的软件不能只看功能强大与否，还要结合项目的规模、团队技术水平、预算限制等因素综合判断：

1. 小型项目（单栋住宅/小型商铺）

推荐使用 AutoCAD MEP 或鲁班BIM。这类项目对精度要求不高，但需要快速出图、节省人力成本。AutoCAD MEP 可以快速绘制二维施工图，而鲁班BIM则提供了轻量化的BIM体验，适合初次接触BIM的用户。

2. 中大型公共建筑（写字楼、医院、学校）

建议采用 Revit + MEP插件。这类项目涉及多个专业协同，且后期运维需求强烈，Revit提供的信息丰富度和可扩展性无可替代。

3. 工业项目（工厂、园区、能源站）

应优先考虑 Tekla Structures 或 AutoCAD MEP + 专用工业模板。工业管道系统复杂，对尺寸精度和安全等级要求极高，必须选用具备专业认证的软件。

4. 初学者入门建议

如果刚接触水管全景施工图设计，可以从 免费试用版或教学版 开始尝试，例如 AutoCAD 的 30 天试用版、Revit 的学生版（免费）。同时建议参加官方培训课程，掌握核心技能后再投入实战。

四、未来趋势：AI赋能下的水管设计智能化

随着人工智能技术的发展，下一代水管全景施工图软件正朝着自动化、智能化方向演进：

• 智能布管： AI可根据建筑空间自动推荐最优管道路径，避开障碍物并满足坡度要求。
• 实时校验： 设计过程中自动检查是否违反规范（如最小转弯半径、最大流速），减少人工审核负担。
• 虚拟现实（VR）预览： 结合VR设备，让设计师“走进”模型中查看细节，提前发现潜在问题。

例如，Autodesk 正在测试名为 “Generative Design for MEP” 的AI模块，可在输入约束条件后自动生成多种设计方案供选择。这将极大提升设计效率，缩短工期。

五、结语：找到属于你的那把“钥匙”

综上所述，“水管全景施工图什么软件”并没有绝对的答案，关键在于匹配你的项目类型、团队能力和未来发展目标。无论是追求极致精度的工业领域，还是注重成本效益的民用市场，都有对应的优秀工具可供选择。建议先明确自身需求，再结合实际案例进行试用评估，最终选出最契合的解决方案。记住，好的软件不仅是工具，更是提升工程品质、推动行业进步的重要引擎。
