土建施工图用哪些软件？主流设计工具与应用全流程解析

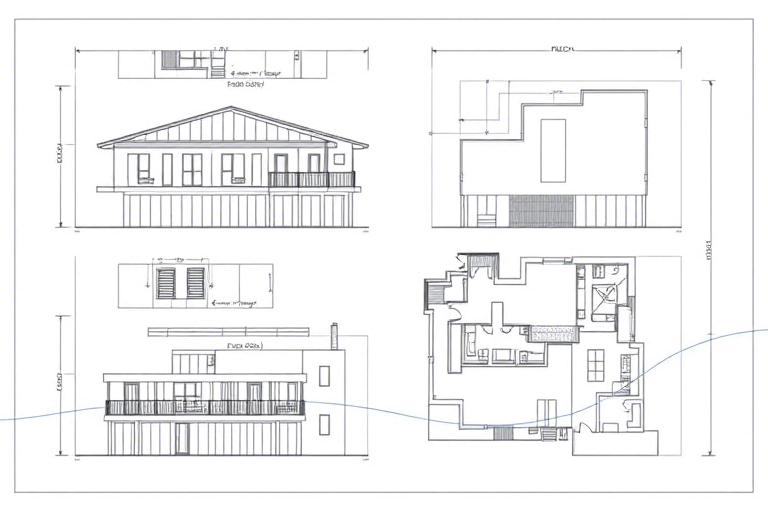

在建筑工程领域，土建施工图是连接设计意图与现场施工的关键桥梁。它不仅承载着建筑结构、设备布局、材料规格等核心信息，还直接影响工程的安全性、经济性和可实施性。因此，选择合适的软件进行土建施工图的设计与深化，已成为现代建筑设计不可或缺的一环。本文将系统介绍当前主流的土建施工图设计软件，从基础建模到出图交付的全流程应用，并结合实际案例分析其优势与适用场景，帮助从业者提升效率、减少错误、实现高质量交付。
一、土建施工图设计的核心流程与软件作用
土建施工图的设计通常包括以下几个阶段：方案深化、初步设计、施工图绘制、图纸审核与修改、最终出图及BIM协同。每个阶段都依赖于特定功能的软件工具：
- 方案深化阶段：使用SketchUp、Revit等进行空间形态推演和初步建模；
- 结构计算与配筋设计：借助PKPM、YJK、广厦等专业结构分析软件；
- 施工图绘制与标注：AutoCAD仍是行业标准，配合天正建筑（TArch）、浩辰CAD等插件提升效率；
- BIM协同与可视化：Revit、Navisworks用于多专业碰撞检查与进度模拟；
- 出图与交付：PDF导出、电子签名、云平台共享成为标配。
这些软件并非孤立存在，而是构成一个有机协作体系。例如，在结构计算完成后，数据可直接导入Revit进行模型构建，再通过天正插件快速生成符合国标的施工图，最后利用PDF格式提交给甲方或施工单位。
二、主流土建施工图软件分类详解
1. AutoCAD + 天正建筑（TArch）——传统高效组合
AutoCAD作为全球最广泛使用的二维绘图平台，在中国土建行业中依然占据主导地位。尽管近年来BIM技术兴起，但大量中小型项目仍采用AutoCAD完成施工图绘制，因其操作简单、兼容性强、学习成本低。
天正建筑（TArch）是基于AutoCAD开发的专业插件，专为建筑、结构、给排水等专业定制，内置丰富的构件库（如门窗、楼梯、墙体、柱梁等），支持一键生成剖面图、立面图、详图等，极大提高了绘图效率。例如，绘制一栋住宅楼时，只需输入基本尺寸，即可自动生成楼层平面图、剪力墙布置图、结构标高标注等，避免重复劳动。
优势：
- 成熟稳定，全国大多数设计院仍在使用；
- 支持多种版本格式转换，便于跨单位协作；
- 对硬件要求低，适合老旧电脑运行。
局限：
- 无法实现真正的三维协同设计；
- 后期修改需手动调整，易出现错漏碰缺；
- 缺乏自动化审查机制，依赖人工校核。
2. Revit + BIM 360 —— 现代化趋势下的首选
Autodesk Revit 是目前国际公认的BIM建模旗舰软件，尤其在大型公共建筑、超高层写字楼、地铁站等复杂项目中广泛应用。其最大特点是“参数化建模”与“全生命周期管理”，即一旦模型建立，所有视图（平面、立面、剖面、三维）自动同步更新，大幅降低人为失误率。
以某商业综合体为例，设计师使用Revit完成建筑、结构、机电三大专业的模型整合后，可通过Navisworks进行碰撞检测，发现管线冲突点并及时优化；同时，利用IFC格式导出至造价软件（如广联达）进行精确算量，提高预算准确度。
优势：
- 真正实现“一处修改，处处联动”，减少返工；
- 支持参数化设计，便于快速迭代方案；
- 集成云服务（BIM 360）实现多方在线协作；
- 未来扩展性强，可对接智慧工地、数字孪生系统。
挑战：
- 初期培训成本较高，需掌握族库创建、参数设置等技能；
- 对计算机配置要求较高，尤其是大体量模型；
- 部分地区设计院尚未完全接受BIM流程，存在推广阻力。
3. PKPM / YJK / 广厦 —— 结构专业利器
对于土建施工图中的结构部分（如钢筋混凝土框架、剪力墙、基础形式等），仅靠AutoCAD或Revit难以完成精准计算。此时必须引入专业的结构分析软件，其中最具代表性的有：
- PKPM：由中国建筑科学研究院开发，广泛应用于国内高校、设计院，具备强大的荷载分析、内力计算、配筋设计能力，输出结果可直接用于施工图绘制；
- YJK：清华同衡出品，界面友好、运算速度快，特别适用于超限高层建筑的抗震分析；
- 广厦：国产老牌软件，性价比高，适合中小型项目结构设计。
这三款软件均支持与Revit或AutoCAD的数据互通，例如PKPM可将结构计算书导出为Excel格式，供Revit调用进行配筋图绘制；也可将模型直接导入AutoCAD，生成符合《建筑制图标准》的施工图。
4. 其他辅助工具：浩辰CAD、Civil 3D、MicroStation
除了上述主力软件外，还有一些工具在特定场景下发挥重要作用：
- 浩辰CAD：国产替代品，功能接近AutoCAD，价格更低，适合预算有限的小型设计团队；
- Civil 3D：Autodesk旗下道路与市政工程专用软件，适用于道路、桥梁、管网等土建项目；
- MicroStation：Bentley公司出品，常用于大型基础设施项目（如铁路、机场），支持多用户协同编辑。
三、典型工作流示例：从概念到交付的完整路径
以下是一个典型的土建施工图设计工作流程，涵盖多个软件协同应用：
- 方案阶段：使用SketchUp快速建模，确定建筑形态与空间关系；
- 结构计算：导入至PKPM进行静力分析、地震作用计算，生成结构配筋图；
- 深化设计：在Revit中建立建筑+结构+BIM模型，添加构件属性（如钢筋等级、混凝土强度）；
- 施工图绘制：利用天正建筑插件生成符合规范的施工图，包括平面图、剖面图、节点详图；
- 碰撞检查：通过Navisworks扫描机电管线与结构冲突，优化布线路径；
- 出图与归档：统一转为PDF格式，添加水印、批注、目录索引，上传至云端平台（如阿里云OSS）。
该流程体现了“分层协作、模块化推进”的思想，既保证了专业深度，又提升了整体效率。
四、如何选择适合自己的软件组合？
面对众多选项，应根据项目规模、团队能力、预算限制等因素综合判断：
| 项目类型 | 推荐软件组合 | 理由 |
|---|---|---|
| 小型住宅/办公楼 | AutoCAD + 天正建筑 | 成本低、效率高、易上手 |
| 中大型公建/医院 | Revit + PKPM + Navisworks | 满足BIM合规要求，提升质量控制 |
| 市政工程/道路 | Civil 3D + MicroStation | 专业性强，适应地形复杂场景 |
| 总承包/总包联合体 | Revit + BIM 360 + 广联达 | 实现全过程数字化管理，增强协同能力 |
此外，建议新入行者先掌握AutoCAD+天正建筑，再逐步过渡到Revit+BIM体系，形成阶梯式成长路径。
五、未来发展趋势：AI赋能与云端协同
随着人工智能与云计算的发展，土建施工图设计正在迎来新一轮变革：
- AI辅助设计：如AutoCAD的“智能识别”功能可自动提取图纸中的文字、符号，生成标准文本说明；
- 云端协作：Revit Cloud Worksharing允许多地团队实时编辑同一模型，打破地域限制；
- 自动生成施工图：某些AI插件已能根据结构模型自动生成钢筋布置图、模板图，缩短出图周期；
- 绿色建造集成：BIM模型可接入能耗模拟、碳排放计算等功能，助力双碳目标落地。
可以预见，未来的土建施工图将不再是静态图纸，而是一个动态的知识资产，贯穿项目全生命周期，成为推动建筑业高质量发展的核心引擎。
