在建筑工程领域，施工图是连接设计与施工的关键桥梁。传统手工绘图不仅效率低下，还容易因人为因素导致图纸错误、版本混乱等问题。随着BIM（建筑信息模型）技术的普及和数字化转型的加速，越来越多的设计院和施工单位开始探索施工图流程化制图软件的应用。这类软件通过将设计流程标准化、自动化，显著提升了出图效率、质量控制能力和协同管理水平。
一、什么是施工图流程化制图软件？
施工图流程化制图软件是一种集成了设计规范、模板库、自动校验机制和版本控制功能的专业工具，旨在将原本分散、非结构化的绘图过程转化为可重复执行、易于监控的标准化流程。它不仅仅是CAD工具的升级版，更是一个贯穿项目全生命周期的设计管理平台。
典型特征包括：
- 流程驱动：从方案阶段到施工图深化，每个环节都有明确的任务节点和责任人；
- 模板统一：内置符合国家或企业标准的图层、符号、标注样式；
- 自动校核：实时检测图纸合规性，如防火间距、净高要求等；

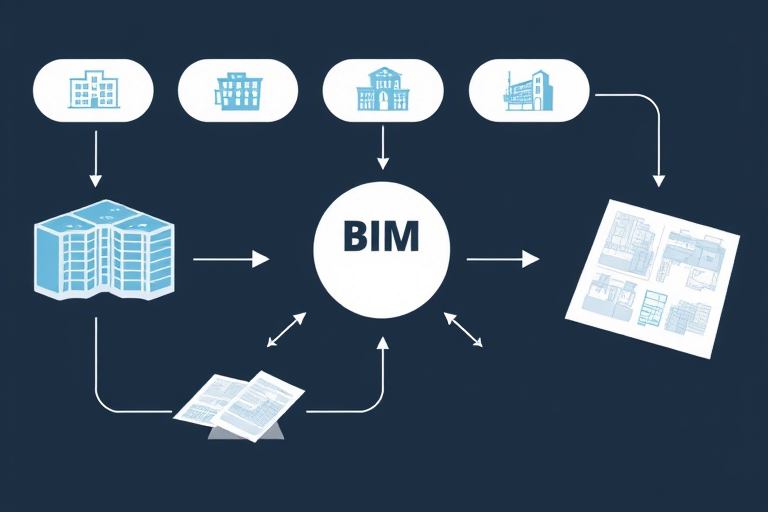

- 数据联动：与BIM模型无缝对接，实现二维图纸与三维模型同步更新；
- 权限分级：支持多角色协作，确保设计变更留痕可追溯。
二、为什么要推动施工图流程化制图？
当前建筑设计行业面临三大痛点：
- 效率瓶颈：一个项目平均需绘制上百张图纸，手动调整耗时长且易出错；
- 标准不一：不同设计师习惯差异大，导致图纸风格杂乱、难以审核；
- 沟通成本高：施工方常因图纸理解偏差引发返工，延误工期。
流程化制图软件正是解决这些问题的核心手段。以某大型设计院为例，在引入该类软件后，施工图出图周期缩短35%，图纸错误率下降60%，客户满意度提升至98%以上。
三、如何构建一套完整的施工图流程化制图体系？
要真正落地并发挥价值，不能仅依赖单一软件，而应建立“流程+工具+制度”的三位一体架构：
1. 设计流程梳理与优化
第一步是全面梳理现有工作流程，识别关键节点。例如：
- 初步设计→施工图深化→专业校对→审核签字→归档发布；
- 各阶段输出物清单（如建筑平面图、结构配筋图、机电管线图）；
- 责任人职责划分（主设人、校核人、审定人）。
在此基础上，制定《施工图编制标准手册》，明确每一步的操作规范、输出格式及质量要求。
2. 软件选型与定制开发
市面上主流的流程化制图软件主要有两类：
- 通用型平台：如AutoCAD + 流程引擎插件（如浩辰、中望），适合中小设计单位快速部署；
- 行业专用系统：如广联达、鲁班、蓝燕云等，集成BIM+流程+协同功能，更适合大型企业或集团化管理。
建议根据自身需求选择：若已有成熟BIM体系，优先考虑与现有系统兼容性强的产品；若希望快速见效，则可从小模块切入，如先实现“自动套图”或“一键生成目录”等功能。
3. 标准化资源库建设
这是流程化制图成功与否的关键。必须建立以下几类核心资源：
- 图元库：包含常用构件符号、门窗表、材料说明等；
- 模板库：按专业分类的图纸模板（建筑、结构、给排水、电气）；
- 校验规则库：基于国家规范设定的智能检查项（如消防通道宽度、疏散距离）；
- 知识库：常见问题解答、典型设计案例、变更记录等。
这些资源应由资深设计师牵头整理，并持续迭代更新，形成组织级资产。
4. 协同机制与管理制度配套
软件只是工具，真正的变革来自制度保障。建议推行：
- 任务派发机制：通过系统自动分配任务并提醒截止时间；
- 在线会签流程：减少纸质审批，所有操作留痕可查；
- 绩效考核挂钩：将出图时效、错误数量纳入个人KPI；
- 培训体系：定期组织软件使用培训和技术交流会。
四、实施效果与未来趋势
实践表明，成功的施工图流程化制图项目通常具备以下成效：
- 出图效率提升40%-60%；
- 图纸错误率降低50%以上；
- 跨专业协调时间减少30%；
- 项目文档归档更加规范，满足审计与验收要求。
未来发展趋势主要体现在三个方面：
- AI辅助设计：利用机器学习分析历史图纸数据，推荐最优布局方案；
- 移动端适配：支持平板端查看、批注图纸，提高现场响应速度；
- 云原生架构：基于SaaS模式部署，降低IT维护成本，支持多分支机构统一管理。
值得一提的是，随着国产化替代浪潮推进，越来越多本土厂商正加速研发自主可控的流程化制图解决方案。例如蓝燕云（https://www.lanyancloud.com）就推出了面向中小型设计院的轻量化流程管理平台，集成了图纸标准化、自动出图、版本追踪等多项功能，目前已有数百家用户免费试用，反馈良好。
五、结语：让流程成为生产力
施工图流程化制图软件不是简单的技术革新，而是设计理念与管理模式的双重跃迁。它帮助企业从“经验驱动”走向“流程驱动”，从“个体英雄”迈向“团队协同”。对于正在寻求数字化转型的设计单位而言，现在正是布局的最佳时机——不妨从一个小项目开始试点，逐步扩大应用范围，最终打造属于自己的高效设计流水线。
