施工图纸需要什么软件？如何高效完成建筑设计与工程制图？
在现代建筑工程领域，施工图纸不仅是设计意图的可视化表达，更是指导现场施工、材料采购、成本控制和质量验收的核心依据。随着数字化技术的发展，传统手工绘图已被高效、精准的计算机辅助设计（CAD）软件取代。那么，施工图纸到底需要什么软件？这些软件如何帮助工程师、设计师和项目管理者高效完成从概念设计到竣工交付的全过程？本文将深入解析当前主流施工图纸制作软件的功能特点、适用场景及操作流程，为建筑从业者提供一份实用指南。
一、施工图纸的基本构成与制图标准

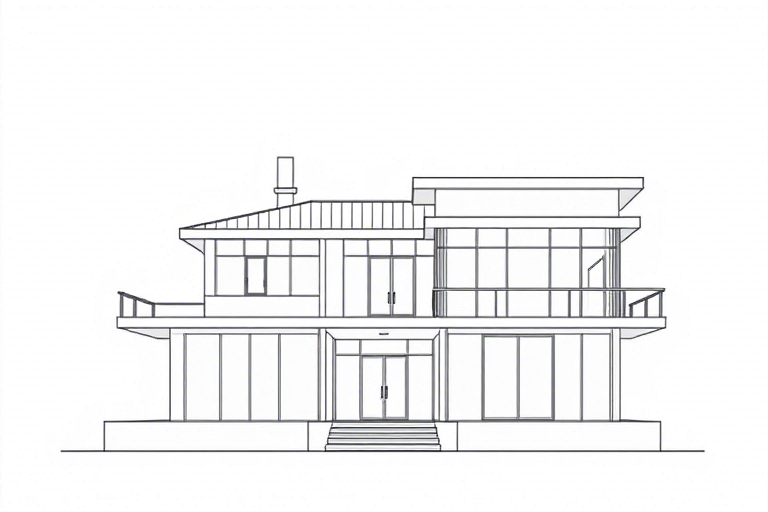

施工图纸通常包括建筑平面图、立面图、剖面图、结构详图、水电暖通系统图、节点大样图等，其编制需遵循国家或地方相关规范，如《房屋建筑制图统一标准》（GB/T 50001）、《建筑制图标准》（GB/T 50104）等。这些标准不仅规定了图线、符号、比例、标注方式，还明确了图纸编号规则和归档要求，确保不同专业之间的协同作业无误。
二、常用施工图纸制作软件分类与推荐
1. 通用CAD软件：AutoCAD
AutoCAD 是全球最广泛使用的二维绘图软件之一，由Autodesk公司开发，支持多种文件格式导入导出，具备强大的图形编辑功能。对于建筑、结构、给排水、电气等专业的基础图纸绘制，AutoCAD仍是首选工具。其优势在于：
- 成熟的命令体系，适合长期使用者快速上手；
- 丰富的插件生态（如天正建筑、浩辰CAD），可扩展功能；
- 良好的兼容性，可与其他BIM软件无缝对接；
- 适用于中小项目或预算有限的设计团队。
使用建议：初学者可先掌握基本绘图命令（如LINE、CIRCLE、OFFSET、TRIM等），再学习图层管理、块定义、标注样式设置等进阶技巧。结合天正建筑插件可大幅提升建筑绘图效率。
2. BIM建模软件：Revit
Revit 是Autodesk推出的建筑信息模型（BIM）平台，特别适合大型复杂项目。它不仅能生成高质量的二维施工图，还能自动生成三维模型、工程量清单、碰撞检测报告，实现“一模多用”。Revit 的核心优势包括：
- 参数化建模：修改一处，自动更新关联构件；
- 多专业协同：建筑、结构、机电可在同一模型中工作；
- 自动化出图：根据模型自动生成符合规范的施工图；
- 数据驱动：图纸与模型同步更新，减少人为错误。
适用场景：政府投资项目、装配式建筑、医院、学校等公共设施项目。虽然学习曲线较陡，但一旦掌握，能极大提升设计质量和效率。
3. 本土化设计软件：广联达、鲁班、PKPM
在中国市场，这类软件更贴合本地设计院习惯和施工流程：
- 广联达：以算量为核心，同时支持BIM建模与施工图深化，适合造价与施工阶段联动；
- 鲁班：主打钢筋翻样和结构建模，常用于施工单位进行钢筋加工图绘制；
- PKPM：结构计算与施工图一体化，是许多高校土木工程专业的必学软件。
这些软件往往集成行业知识库（如国标图集、构造节点），降低新手门槛，特别适合国内工程项目标准化需求。
4. 三维可视化与渲染工具：SketchUp + Lumion
虽然不是直接用于施工图绘制，但SketchUp用于快速建模和方案展示，Lumion用于实时渲染效果图，有助于向甲方或审批部门直观呈现设计效果。二者配合可用于初步设计阶段的沟通确认，减少后期变更风险。
三、如何选择合适的施工图纸软件？
选择软件应综合考虑以下因素：
- 项目规模与复杂度：小型住宅可用AutoCAD+天正；大型公建建议用Revit或PKPM；
- 团队协作模式：若涉及多专业交叉，BIM软件更优；若分工明确，可分专业使用不同工具；
- 预算限制：AutoCAD相对便宜，Revit授权费用较高；国产软件性价比高；
- 人员技能水平：老员工可能更习惯AutoCAD，新人则可优先培训BIM技能；
- 是否需要后续运维支持：如需进行BIM5D进度模拟、智慧工地应用，则必须采用BIM平台。
四、施工图纸制作流程详解（以Revit为例）
以一个典型的住宅楼项目为例，介绍完整流程：
- 创建项目模板：设定单位、坐标系、视图类型（平面/立面/剖面）；
- 建立建筑模型：使用墙、柱、梁、板等族进行建模，注意净高、门窗位置；
- 插入结构构件：钢筋混凝土结构需精确布置梁柱节点；
- 添加机电管线：空调、给排水、强弱电管线需避让并合理排布；
- 生成施工图：通过“明细表”和“视图”功能自动出图，检查图例、标注一致性；
- 审核与修改：利用碰撞检测工具排查冲突，优化管线布局；
- 输出PDF或DWG：供施工方打印或电子移交。
整个过程高度自动化，相比传统二维绘图节省约40%时间，且不易出现漏项。
五、常见问题与解决方案
1. 图纸不符合规范怎么办？
解决方法：使用软件内置的标准模板（如Revit自带中国图集），或导入国标图例库；定期参加官方培训课程更新知识。
2. 多专业图纸难以协调？
推荐使用BIM协同平台（如Navisworks）进行模型整合与碰撞分析，提前发现矛盾点。
3. 软件运行卡顿影响效率？
建议升级硬件配置（CPU≥i7, 内存≥16GB, 显卡≥NVIDIA Quadro系列），或启用轻量化模式（如Revit的“性能优化”选项）。
六、未来趋势：AI与云协作助力施工图智能化
近年来，AI辅助设计正在兴起，例如：
- AutoCAD中的AI智能标注功能可自动识别墙体并标注尺寸；
- Revit通过AI预测最优管线路径，减少人工试错；
- 云端协同平台（如BIM 360、广联达云平台）实现多人异地实时编辑图纸。
这标志着施工图纸制作正从“手工劳动”向“智能决策”转型，未来五年将是BIM普及的关键期。
结语
施工图纸需要什么软件？答案不再是单一的选择，而是基于项目需求、团队能力与技术路线的组合策略。无论是AutoCAD的稳健可靠，还是Revit的前瞻创新，亦或是国产软件的本地适配，每种工具都有其独特价值。关键在于理解自身项目的特性，科学选型、系统培训、持续迭代，才能真正让数字图纸成为推动工程建设高质量发展的引擎。
