门窗设计软件出施工图怎么做？全流程解析与实操技巧
在建筑行业数字化转型的浪潮中，门窗设计软件已成为提升效率、保障精度的关键工具。无论是住宅、商业还是公共建筑项目，从概念设计到施工落地，一套完整的门窗施工图都至关重要。那么，如何利用门窗设计软件高效、准确地输出施工图？本文将系统性地拆解这一流程，涵盖软件选择、参数设置、图纸生成、审核校对及交付应用等核心环节，并结合实际案例提供实用建议，帮助设计师和施工团队实现从“画图”到“建楼”的无缝衔接。
一、为何要使用门窗设计软件出施工图？
传统手工绘制门窗施工图存在诸多痛点：易出错、效率低、难以复用、信息不统一。而专业门窗设计软件如欧文斯门窗CAD、金螳螂门窗设计平台、Revit门窗族库插件等，具备以下优势：
- 标准化输出：内置国标/行标参数，自动匹配门窗类型（平开、推拉、折叠等）尺寸、材料、五金配置，确保符合《建筑门窗洞口尺寸系列》GB/T 5824标准。
- 批量生成：一键生成多个楼层或区域的门窗明细表、节点详图、立面图、剖面图，节省大量重复劳动。
- 协同高效：支持BIM模型联动（如Revit），可直接导出IFC格式供结构、机电专业使用，避免信息孤岛。
- 精准控制：通过参数化设计，修改一个数据即可同步更新所有相关图纸，大幅降低人为错误率。
二、门窗设计软件出施工图的五大关键步骤
步骤一：前期准备与数据输入
开工前必须完成以下准备工作：
- 获取建筑总平面图和结构图纸：这是门窗定位的基础，需确认墙厚、轴线、标高、门窗洞口位置是否明确。
- 建立门窗数据库：根据项目需求录入常用窗型（如断桥铝、塑钢、玻璃幕墙）、开启方式、材质厚度、玻璃种类（中空、夹胶、Low-E）等参数。
- 设定项目单位与比例：统一使用毫米（mm）作为单位，图纸比例通常为1:50或1:25，便于后续打印与施工识读。
步骤二：门窗布置与参数化建模
在软件中进行门窗布局时，建议采用“先整体后局部”的策略：
- 导入建筑CAD图纸（DXF格式），建立门窗轮廓线。
- 逐层布置门窗，注意避开梁、柱、管道井等障碍物。
- 使用软件的“智能识别”功能快速捕捉墙体并生成门窗构件。
- 双击门窗图标进入编辑界面，设置具体参数：宽度×高度、开启方向、框料截面、玻璃厚度、密封条规格、五金件型号（如合页、执手、锁点）。
步骤三：生成施工图纸（含明细表）
这是整个流程的核心环节，需按以下顺序操作：

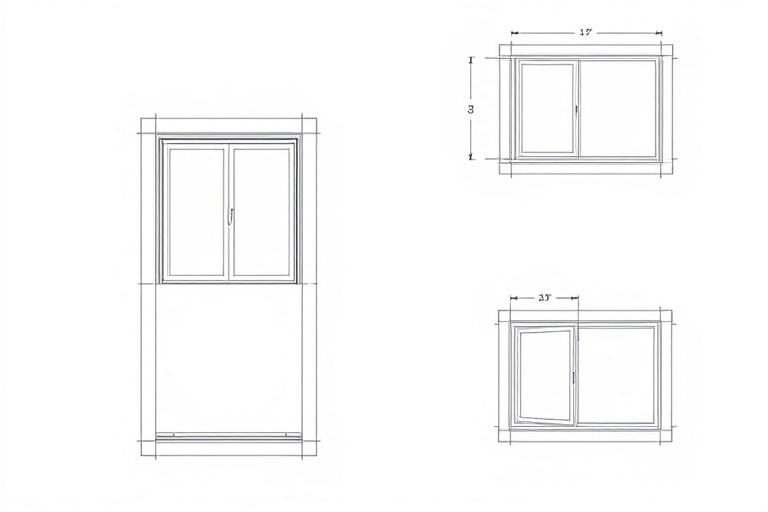

- 创建门窗立面图：展示每樘门窗的外形、开启形式、玻璃分格、装饰线条等细节，标注关键尺寸（如窗台距地高度、窗框距墙内侧距离）。
- 绘制节点详图：重点呈现门窗与墙体交接处的防水构造、保温处理、固定方式（预埋件或膨胀螺栓），推荐使用1:5或1:2比例放大显示。
- 生成门窗明细表：自动生成Excel表格，包含编号、类型、数量、规格、材质、安装位置（楼层+房间号）、备注说明（如特殊定制要求）。
- 添加技术说明：在图纸下方插入文字块，注明执行标准（如JGJ 103-2018《塑料门窗工程技术规程》）、施工注意事项（如打胶工艺、防雷接地做法）。
步骤四：图纸审核与校对
务必安排专人进行三级校审：
- 一级校对（设计师自查）：检查门窗数量是否与建筑图一致，尺寸是否有遗漏，标注是否清晰。
- 二级校对（项目经理复核）：确认门窗排布逻辑合理（如卫生间通风窗位置）、材料选型是否经济可行。
- 三级校对（结构/暖通交叉审核）：验证门窗洞口是否影响结构受力，是否预留空调外机孔位，是否满足消防疏散要求。
步骤五：成果交付与归档
最终输出应包含：
- DWG格式电子图纸：用于施工放样、深化设计、工程量统计。
- PDF格式打印版：便于现场交底，随附纸质签章文件。
- 明细表Excel文件：供采购、预算、进度管理使用。
- 归档命名规范：例如：
项目名_门窗施工图_楼层_版本号.dwg，便于追溯与版本控制。
三、常见问题与解决方案
问题1：软件无法识别复杂异形窗型
解决方法：使用自定义多段线绘制窗框轮廓，再通过“转换为门窗构件”功能绑定属性；或导出为IFC文件后在Revit中重新建模。
问题2：门窗数量统计误差大
解决方法：启用软件的“自动计数”功能，设置过滤条件（如按窗类型、楼层范围），并定期导出报表比对原始图纸。
问题3：节点图表达不清，工人看不懂
解决方法：增加箭头标注、颜色区分（如红色表示防水层）、添加简短文字注释（如“此处须打发泡胶填充缝隙”）。
四、实战案例分享：某住宅项目门窗施工图全过程
以某城市新建高层住宅楼为例，共12层，建筑面积约2万㎡，门窗面积占比约35%。我们使用金螳螂门窗设计平台完成以下工作：
- 导入建筑CAD图纸后，仅用3天时间完成全部门窗布置（原计划7天）。
- 自动生成6张标准立面图、4张节点详图、1份明细表（含976樘门窗）。
- 通过BIM协同模块，与结构工程师共享模型，提前发现3处门窗洞口与梁冲突，避免返工。
- 交付图纸后，施工单位反馈：“图纸清晰、标注完整，施工一次通过验收。”
该项目最终节约人力成本约20%，缩短工期5天，获得业主高度评价。
五、未来趋势：AI与云端协同驱动新变革
随着人工智能和云计算的发展，门窗设计软件正朝着更智能化的方向演进：
- AI辅助设计：基于历史项目数据，推荐最优门窗组合方案（如节能性能最佳的窗框材质+玻璃配置）。
- 云端协作：多人在线编辑同一项目，实时同步更新，支持移动端查看与批注。
- 数字孪生集成：将门窗施工图与工地实景融合，实现虚拟建造与实体施工的精准对照。
掌握这些新技术，不仅能提升当前项目的执行力，更能为未来的智慧建造打下坚实基础。
