钢结构雨棚施工图软件怎么用？高效设计与施工全流程解析
在现代建筑领域，钢结构雨棚因其轻质高强、造型灵活、施工快捷等优势，广泛应用于商业综合体、住宅小区、交通枢纽及工业厂房等多种场景。然而，传统手工绘制施工图不仅效率低、易出错，还难以满足复杂结构的精确建模需求。因此，掌握并熟练运用钢结构雨棚施工图软件已成为设计师和施工团队提升专业能力的关键技能。
一、为什么需要专门的钢结构雨棚施工图软件？
钢结构雨棚的设计涉及大量节点计算、材料选型、受力分析以及与建筑主体的协调配合。若依赖人工绘图或通用CAD软件（如AutoCAD），存在以下问题：
- 效率低下：重复性工作多，如标准构件尺寸标注、节点详图绘制等；
- 精度不足：人为误差导致尺寸偏差，影响现场安装质量；
- 协同困难：各专业间图纸不统一，易引发碰撞冲突；
- 后期维护成本高：修改一处需手动调整多个视图，费时费力。
而专业的钢结构雨棚施工图软件（如PKPM-STS、Tekla Structures、Revit + Structural Steel Extension等）集成了参数化建模、自动出图、BIM协同等功能，能够实现从概念设计到施工深化的全流程数字化管理。
二、常用钢结构雨棚施工图软件介绍
1. PKPM-STS（中国建筑科学研究院出品）
是国内最主流的钢结构设计软件之一，尤其适用于国内规范下的雨棚结构分析与施工图绘制。其优势包括：
- 内置《钢结构设计规范》GB50017，自动校核强度、稳定性；
- 支持空间桁架、网架、悬挑雨棚等多种形式建模；
- 一键生成符合国标的施工图，含节点详图、材料表、工程量清单；
- 可对接BIM平台，实现与其他专业模型的碰撞检查。
2. Tekla Structures（达索系统旗下）
国际领先的钢结构详细设计软件，适合大型复杂项目。特点如下：
- 强大的三维建模能力，支持自定义截面、螺栓连接、焊接节点等细节；
- 输出高质量PDF、DWG格式图纸，便于打印和施工交底；
- 具备自动化材料统计功能，直接导入工厂加工系统；
- 支持云协作，多人同时编辑同一项目，版本控制清晰。
3. Revit + Structural Steel插件（Autodesk）
基于BIM理念，适合全生命周期管理的项目。优点：
- 与建筑、机电模型无缝集成，避免空间冲突；
- 通过族库快速搭建标准雨棚构件（如H型钢、方管、角钢）；
- 可生成带编号的构件清单、加工图、安装指导书；
- 支持可视化模拟施工过程，辅助进度计划制定。
三、使用钢结构雨棚施工图软件的核心流程
第一步：项目初始化与参数设定
打开软件后，首先创建新项目，输入基本信息（项目名称、坐标系、单位制、设计荷载等）。根据雨棚用途（遮阳、防雨、装饰）设定风荷载、雪荷载、活荷载标准值，并选择适用的规范（如GB50009、JGJ/T 408等）。

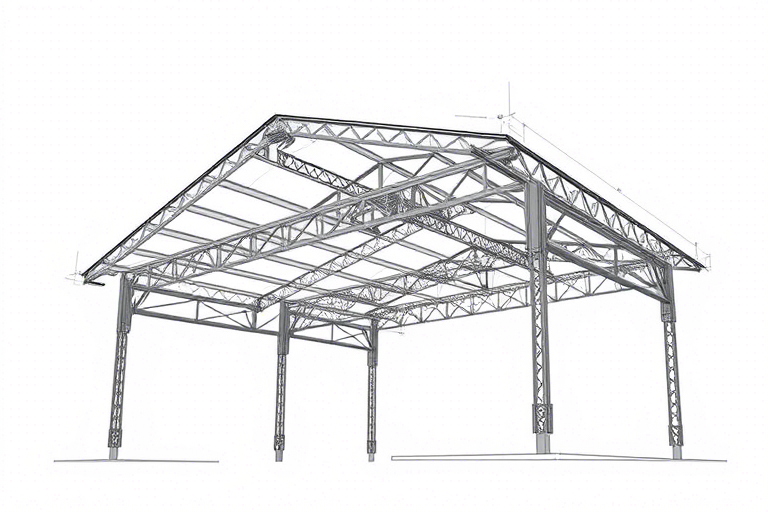

第二步：建立几何模型
采用“线+面”或“构件+节点”方式构建雨棚骨架。例如：
- 对于单跨悬挑雨棚：绘制主梁→添加支撑柱→设置斜撑或拉杆；
- 对于多跨连廊式雨棚：划分网格区域，逐段建模，注意转角处的平滑过渡；
- 利用镜像、阵列工具复制对称结构，提高建模效率。
第三步：结构分析与验算
软件会自动进行静力分析、变形计算、稳定校核。重点关注：
- 最大挠度是否小于L/200（L为跨度）；
- 应力比是否≤0.85（安全系数要求）；
- 节点连接是否满足焊缝强度或螺栓承载力。
若不满足，可调整截面尺寸或增加加强肋，直至通过验算。
第四步：深化设计与节点详图绘制
这是施工图的核心部分，需细致处理以下内容：
- 节点详图：展示梁柱连接、次梁搭接、锚固做法，标注焊缝等级（如三级焊缝）、螺栓型号（M20、M24等）；
- 构件编号系统：按楼层、轴线分区编号（如Y-1、Y-2…），方便施工定位；
- 材料明细表：列出每根构件的材质（Q355B）、长度、重量、防腐涂层厚度；
- 施工说明：注明焊接工艺、涂装要求、吊装顺序等技术要点。
第五步：输出施工图纸与数据文件
最终成果包括：
- 全套A3/A1规格的施工图PDF文件（含平面图、立面图、剖面图、节点详图）；
- DWG格式CAD图纸，供施工单位二次编辑；
- Excel表格形式的工程量清单，用于预算编制；
- BIM模型文件（IFC或RVT格式），供施工模拟与进度管控。
四、常见问题与解决方案
问题1：软件报错提示“节点连接不满足规范”
原因可能是未正确设置连接类型或荷载组合不合理。解决方法：
- 检查节点是否遗漏加劲肋或腹板加厚；
- 重新计算荷载组合（恒载+活载+风载）；
- 尝试更换连接形式（如从铰接改为刚接）。
问题2：模型无法导出DWG文件
可能因图形元素过多或包含非标准图层。建议：
- 清理冗余图层，合并相似对象；
- 启用“简化输出”选项，减少复杂曲线；
- 分层导出（先导出结构图，再导出详图）。
问题3：现场施工与图纸不符
通常源于建模阶段未考虑实际安装条件。对策：
- 引入施工模拟模块，预演吊装路径；
- 增加构造节点（如临时支撑、限位装置）；
- 与施工方沟通确认细节，避免返工。
五、未来发展趋势：智能化与云端协同
随着AI和云计算的发展，钢结构雨棚施工图软件正朝着更智能的方向演进：
- AI辅助设计：根据场地条件自动推荐最优结构形式；
- 移动端集成：施工人员可通过手机查看图纸、上传照片反馈问题；
- 数字孪生应用：将实体雨棚与虚拟模型绑定，实现运维监测与预警。
总之，掌握钢结构雨棚施工图软件不仅是提升工作效率的技术手段，更是推动建筑工业化、绿色建造的重要基础。无论是初学者还是资深工程师，都应积极拥抱数字化转型，让每一座雨棚的设计与建造都更加精准、高效、可持续。
