圆方橱柜软件施工图怎么做？手把手教你从设计到落地全流程
在现代家居装修中，橱柜不仅是厨房功能的核心，更是整体美观与实用性的体现。如何将设计师的创意精准转化为现场施工图纸？这正是圆方橱柜软件施工图的核心价值所在。本文将详细拆解圆方橱柜软件制作施工图的完整流程，帮助橱柜设计师、施工团队和业主理解从建模到出图的关键步骤，确保设计意图无偏差地落地。
一、什么是圆方橱柜软件施工图？
圆方橱柜软件是一款专为橱柜行业打造的专业设计工具，其核心功能之一就是生成标准化、高精度的施工图。这类图纸不仅仅是平面图，它包含：尺寸标注、材料清单、安装节点详图、五金配件位置、水电预留点位等关键信息，是施工人员在现场操作的“说明书”。
不同于普通CAD图纸，圆方施工图具备强大的智能识别能力，能自动提取模型中的几何参数，并按行业规范输出符合国家标准的施工文件。尤其适合复杂户型（如异形转角、高低台面）的定制化需求，极大提升了设计效率与施工准确性。
二、制作前的准备工作：数据收集与环境搭建
要高效完成圆方橱柜施工图，前期准备至关重要：
- 测量原始户型数据：包括墙体厚度、门窗位置、燃气管/水管走向、插座位置等。建议使用激光测距仪+手机APP辅助记录，避免遗漏。
- 明确客户需求：如是否需要拉篮、蒸烤箱嵌入、吊柜高度、灯光系统等特殊配置。这些细节直接影响施工图的内容深度。
- 安装并熟悉圆方软件：推荐使用最新版本（如V8或以上），支持多平台同步（Windows + Web端）。注册账号后导入基础户型图（DWG或PDF格式）作为参考底图。
- 建立标准库：提前配置常用板材规格（如E0级颗粒板、实木贴皮）、五金品牌（百隆、海蒂诗）、台面材质（石英石、岩板）等，便于快速调用。
三、核心流程：从建模到出图的五个阶段
阶段一：户型导入与定位
打开圆方软件后，首先点击“新建项目”，选择“厨房空间”模板，然后导入户型图。注意：必须精确对齐原墙线，否则后续橱柜布局会偏移。可使用“镜像翻转”功能校正方向，确保左/右视图一致。
阶段二：橱柜结构建模
进入建模界面后，依次添加以下组件：
- 地柜：设置宽度、深度、高度，自动计算踢脚线、门板开合范围；
- 吊柜：根据吊顶高度确定安装位置，支持多层叠加（如中间加玻璃柜）；
- 岛台/吧台：可设置双侧开门或单侧操作，联动水槽区域优化动线；
- 特殊部件：如转角拉篮、升降机、电磁炉嵌入式模块，需单独定义参数。
圆方的一大优势在于实时碰撞检测，若门板与墙面干涉，软件会自动提示调整方案，减少返工风险。
阶段三：深化设计与标注
完成基本结构后，进入深化环节：
- 标注尺寸：自动标注地柜底部标高、吊柜距地高度、台面坡度（通常为1%~2%），满足防溅水要求；
- 标注工艺节点：如挡水条宽度、背板打孔位置、抽屉滑轨类型（三节轨/阻尼轨）；
- 材料标记：为每个柜体赋予编号（如A-1、B-2），方便后期采购与安装追踪；
- 插入文字说明：如“本区域需预埋冷热水管”、“此处为强电插座，请避开金属件”。
阶段四：生成施工图与材料清单
这是整个流程中最关键的一环。点击“输出施工图”，软件会自动生成：

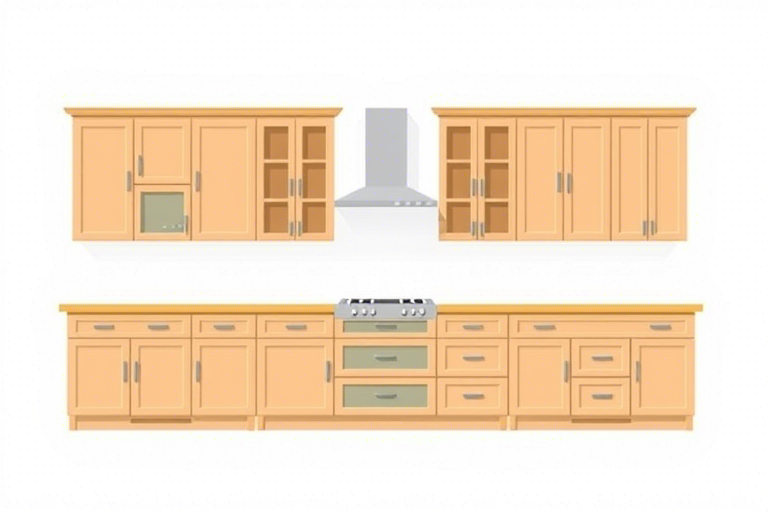

- 立面图：展示柜门样式、颜色、五金分布；
- 剖面图：显示内部结构（隔板、层板、拉篮位置）；
- 大样图：重点部位放大处理，如转角柜、U型拐角；
- 材料明细表：列出所有板材、五金、台面的数量与规格，可导出Excel用于报价与下单。
特别提醒：务必检查是否有漏项！例如，是否遗漏了灶具下方的通风孔、洗碗机进水管预留位置等。
阶段五：审核与交付
最终成果需经三方确认：
- 设计师自审：核对尺寸一致性、逻辑合理性；
- 客户确认：通过3D效果图预览，确认视觉效果；
- 施工队复核：由项目经理对照图纸逐项检查，确保无歧义。
完成后导出PDF格式供打印，同时上传至云端共享平台（如钉钉/企业微信），实现设计—生产—施工全流程数字化管理。
四、常见问题与解决方案
Q1：为什么某些柜体无法生成剖面图？
可能原因：未正确设置“可见性”属性，或柜体内有隐藏构件（如电机、电器）。解决方法：在“对象属性”中勾选“允许剖切”，并确保所有内部零件均处于可见状态。
Q2：材料清单数量不准怎么办？
检查是否重复引用同一型号部件（如多个相同尺寸的地柜）。建议启用“唯一编号规则”，避免重复计数。
Q3：施工图太密，看不懂怎么办？
使用“图层控制”功能分层显示，如将“尺寸标注”、“材料标识”、“节点详图”设为不同颜色图层，提高可读性。
五、提升效率的小技巧
- 模板复用：保存常用户型（如6㎡小厨房、L型大空间）为模板，下次直接套用，节省建模时间；
- 快捷键设置：熟练掌握Ctrl+C/V复制粘贴、Alt+拖拽移动等功能，大幅提升操作速度；
- 多人协作：利用圆方云协同功能，多人同时编辑同一项目，版本冲突自动合并。
六、结语：让每一毫米都值得信赖
一份高质量的圆方橱柜软件施工图，不仅是技术实力的体现，更是对客户负责的态度。它连接了创意与现实，让设计师的想法不再停留在纸上，而是真正落地生根。无论你是刚入门的新手还是经验丰富的老手，只要掌握上述流程，就能轻松驾驭这一专业利器，打造既美观又实用的厨房空间。
