施工图用什么软件绘制？主流设计工具全解析与实操指南
在建筑工程领域，施工图是连接设计意图与实际建造的关键桥梁。一份高质量的施工图不仅需要严谨的结构逻辑和清晰的表达方式，更离不开高效、专业的绘图软件作为支撑。那么，施工图到底用什么软件绘制？不同阶段、不同专业（建筑、结构、机电）又该如何选择合适的工具？本文将从行业现状出发，系统梳理当前主流施工图绘制软件的特点、适用场景及操作流程，帮助设计师、工程师和项目管理人员做出科学决策。
一、为什么施工图软件如此重要？
施工图不仅是施工依据，更是工程成本控制、进度管理、质量验收的核心文档。如果绘图软件功能不完善或操作繁琐，可能导致：
- 图纸错误率上升，返工成本增加；
- 各专业协同效率低下，信息孤岛严重；
- 不符合规范标准，影响报建审批；
- 后期BIM深化困难，数字化转型受阻。
因此，选择一款稳定、易用、兼容性强的施工图绘制软件，已成为提升项目管理水平的基础前提。
二、常见施工图绘制软件分类与对比

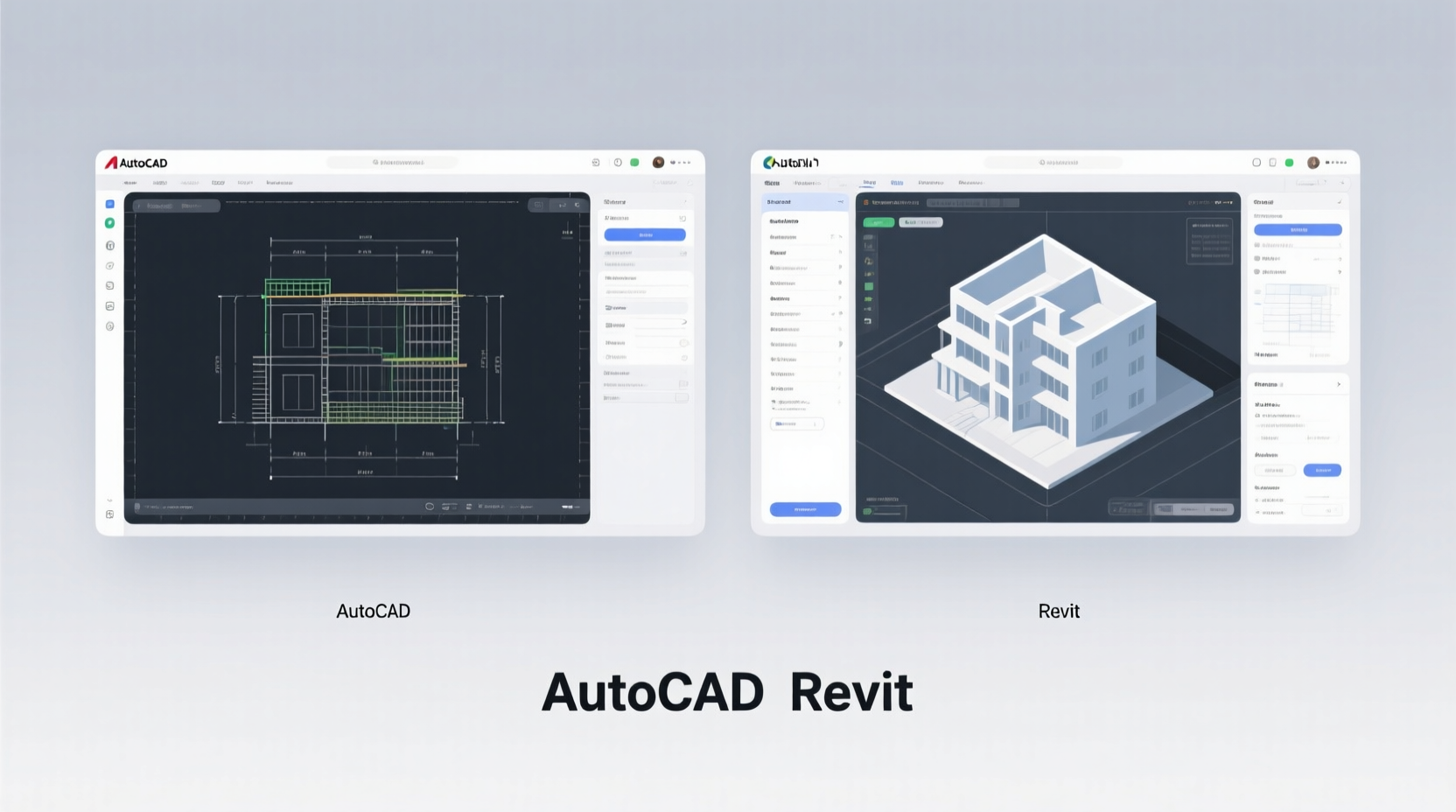

1. AutoCAD（Autodesk）——传统王者，灵活但需熟练度
AutoCAD 是全球最广泛使用的二维CAD平台，尤其适用于建筑、结构、给排水等专业的施工图绘制。其优势在于：
- 成熟生态：拥有庞大的插件库（如天正建筑、探索者结构），可大幅提升绘图效率；
- 兼容性好：支持DWG格式，便于跨团队协作和资料传递；
- 精度高：强大的尺寸标注、图层管理、块引用等功能，满足精细化制图需求。
然而，AutoCAD也存在短板：
- 学习曲线陡峭，新手上手慢；
- 缺乏自动校验机制，易出错；
- 三维建模能力弱，难以实现BIM集成。
2. Revit（Autodesk）——BIM时代首选，一体化建模利器
Revit 是 Autodesk 推出的专业级BIM建模软件，专为建筑、结构、机电三大专业量身打造。它最大的特点是“参数化”和“信息关联”，即修改一个构件，相关图纸自动更新。
优点包括：
- 全流程覆盖：从概念设计到施工图再到运维管理均可完成；
- 自动出图：基于模型自动生成平立剖面、详图、材料表等；
- 碰撞检测：提前发现管线冲突问题，减少现场变更；
- 数据驱动：每张图纸都承载了构件属性信息，利于后期运维。
缺点则是：
- 硬件要求高，对电脑配置敏感；
- 初期培训投入大，团队适应周期长；
- 对于简单项目可能显得“重”了。
3. Tekla Structures（Trimble）——钢结构与预制装配的黄金搭档
Tekla 主要面向钢结构、预埋件、幕墙等复杂构件的设计与施工图输出，特别适合工业厂房、桥梁、高层建筑等项目。
核心优势：
- 精确建模：支持复杂节点设计与详图生成；
- 自动化出图：一键生成加工图、安装图、材料清单；
- 与工厂对接：直接导出XML或IFC文件供数控机床使用。
局限性：
- 非结构专业用户难以上手；
- 价格较高，中小设计院慎选；
- 与其他软件集成不如Revit便捷。
4. 广联达、品茗等国产软件——本土化定制，贴合国内规范
广联达（建筑/结构/算量）、品茗（安全计算、施工模拟）是国内知名的本土软件品牌，其最大特色是深度适配中国建筑规范和地方标准。
优势：
- 符合国标：内置最新《建筑制图标准》《混凝土结构设计规范》等；
- 本地服务强：技术支持响应快，售后体系完善；
- 性价比高：相比国际软件价格更低，适合预算有限的设计单位。
不足之处：
- 国际化程度低，跨国项目不友好；
- 部分功能迭代较慢，创新性不足；
- 与其他BIM平台互通性有待加强。
三、如何根据项目类型选择合适软件？
1. 小型住宅项目（单栋或多栋住宅楼）
推荐使用 AutoCAD + 天正建筑 组合：轻量化、高效、符合本地习惯。适合初学者快速掌握施工图绘制流程。
2. 中大型公共建筑（办公楼、学校、医院）
建议采用 Revit + 链接其他专业模型：实现多专业协同、自动出图、可视化交底。尤其适合有BIM应用需求的项目。
3. 工业厂房或钢结构工程
首选 Tekla Structures：提供精准的钢构件建模、深化设计、加工图输出，助力工业化建造落地。
4. 政府投资项目或国企项目
优先考虑 广联达、品茗等国产软件：满足政策导向（如住建部推广BIM应用）、财政审计合规性要求。
四、施工图绘制的标准流程与技巧
1. 前期准备：明确设计任务书与标准
开工前务必确认以下事项：
- 项目所在地的《建筑设计防火规范》《抗震设防烈度》等强制性条文；
- 甲方提供的设计任务书是否包含空间布局、功能分区、立面风格等细节；
- 团队内部制定统一的图层命名规则、线型比例、文字样式等标准。
2. 模型建立或草图绘制
如果是使用Revit，应先创建建筑主体模型，再添加门窗、楼梯、电梯等构件；若用AutoCAD，则需先绘制轴网、墙体轮廓、柱位定位。
3. 图纸生成与编辑
利用软件的“视图生成”功能批量制作平面图、立面图、剖面图，并进行如下优化：
- 调整图层顺序，确保图形层次分明；
- 统一标注样式，避免出现“大小不一”的现象；
- 插入图例、索引符号、说明文字，增强图纸可读性。
4. 审核与交付
建议实行三级审核制度：
- 设计人自查（检查是否有遗漏、错漏）；
- 专业负责人复核（确保专业逻辑正确）；
- 总工或项目经理终审（确认整体方案合规）。
最终交付格式建议为PDF+DWG双版本，既方便打印阅读，也利于后续修改与共享。
五、未来趋势：AI辅助绘图与云端协作
随着人工智能技术的发展，未来的施工图绘制将更加智能化：
- AI自动识别草图并转为规范图纸：例如通过手绘线条快速生成墙体、门窗位置；
- 语音输入标注：设计师可通过语音命令快速添加尺寸、说明文字；
- 云平台协同：多人在线编辑同一份图纸，实时同步变更，彻底打破地域限制。
目前已有如Autodesk Forge、BIM 360等平台开始尝试这类功能，未来几年将成为主流。
六、结语：软件只是工具，专业才是根本
无论选择哪种软件，都不能替代设计师的专业素养和经验积累。施工图的本质是对建筑空间的精准描述，而非单纯的技术堆砌。优秀的施工图应该具备：
准确性（无歧义）、完整性（全覆盖）、可实施性（能指导施工）、规范性（符合标准）。
因此，在追求软件效率的同时，更要注重培养自身的工程思维、沟通能力和责任意识。唯有如此，才能真正让施工图成为推动项目建设高质量发展的有力保障。
