软件绘制庭院施工图步骤详解：如何高效完成专业设计？
在现代景观设计中，使用专业绘图软件绘制庭院施工图已成为标准流程。这不仅提升了设计效率，还确保了图纸的精确性和可实施性。对于设计师、施工团队乃至业主而言，掌握一套系统化的软件绘制步骤至关重要。本文将详细介绍从前期准备到最终输出的完整流程，帮助你快速上手并产出高质量的庭院施工图。
一、明确设计需求与前期准备
在开始绘图前，必须清晰理解项目背景和设计目标。这是整个设计流程的基础，直接影响后续工作的方向与精度。
1. 收集基础资料
- 场地现状数据：包括地形高差、已有建筑位置、管线走向（如雨水管、电线）、植被分布等。建议使用无人机航拍或全站仪测量获取准确坐标点。
- 客户要求：明确功能分区（休闲区、种植区、水景区等）、风格偏好（中式、日式、现代简约）、预算范围及特殊需求（无障碍通道、宠物友好设计）。
- 规范与法规：查阅当地园林绿化条例、消防间距要求、日照标准等，避免后期审批受阻。
2. 选择合适的绘图软件
根据项目复杂度和个人熟练程度选择工具。常见选项包括：
- AutoCAD：最主流的二维绘图软件，适合传统施工图绘制，支持DWG格式兼容性强。
- SketchUp + LayOut：三维建模能力强，便于可视化表达，适合方案展示与初步深化。
- Revit（BIM）：适用于大型综合项目，能实现多专业协同，但学习曲线较陡。
- 天正园林 / 绿化大师：国内专用园林设计软件，内置植物库、铺装模板，提升效率。
二、建立数字底图与空间定位
这是将物理场地转化为数字模型的关键一步，直接影响后续所有操作的准确性。
1. 导入原始地形图或CAD底图
若已有纸质或扫描版地形图，需先将其转为矢量图并校准坐标。推荐做法：
- 使用AutoCAD中的“图像插入”功能导入JPG/PNG图片，并通过控制点校正（Image Attach > Specify Points）使其与真实地理坐标对齐。
- 对于新项目，可用GPS设备采集关键控制点坐标（如四个角点），再用软件进行坐标系转换（如WGS84转北京54）。
2. 绘制边界线与基准轴线
标注出庭院四周边界、主入口位置、主要道路走向，作为后续布局的参照。
- 用多段线（Polyline）绘制边界轮廓，设置线型为虚线以区分现状与新建部分。
- 插入坐标网格（Grid）辅助定位，尤其适用于规则布局的庭院。
三、分层绘制各功能区域
采用“分层管理”策略，使图纸结构清晰、便于修改与协作。
1. 建立图层体系
典型图层划分如下：
| 图层名称 | 内容说明 | 颜色/线型 |
|---|---|---|
| 0_现状地形 | 原有地貌、建筑、树木 | 灰色实线 |
| 1_规划边界 | 庭院轮廓、围墙、栏杆 | 红色粗实线 |
| 2_铺装地面 | 园路、平台、停车位 | 黄色填充+白色边框 |
| 3_绿化种植 | 乔木、灌木、草坪 | 绿色填充+不同图案区分 |
| 4_水电管线 | 给排水、照明、弱电预埋 | 蓝色细实线 |
| 5_构造详图 | 台阶、花坛、坐凳等细节构件 | 黑色实线 |
| 6_文字标注 | 尺寸、标高、材料说明 | 白色字体 |

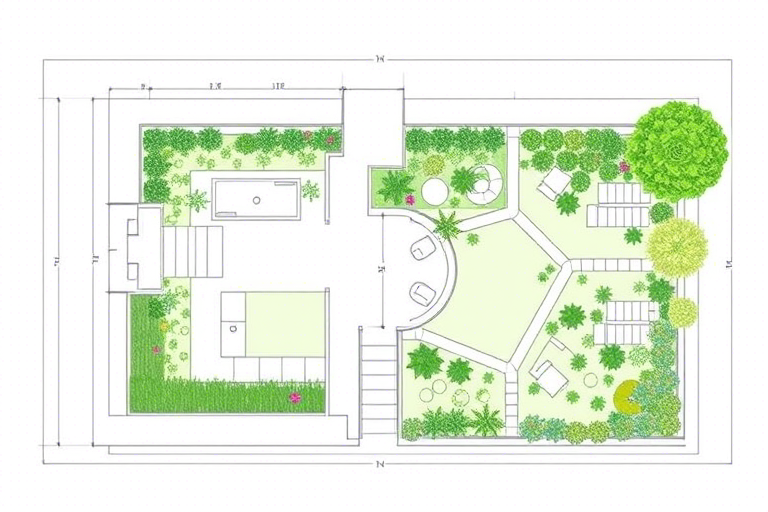

2. 分步绘制功能区块
按优先级顺序依次添加：
- 铺装区域：使用矩形或多边形工具绘制路径、平台，注意坡度变化（通常控制在1%-3%之间）。
- 绿化布置：利用软件自带符号库插入植物图标（如国标图集或自定义块），标注种类、数量、规格（胸径、冠幅）。
- 硬质构筑物：绘制花坛、景墙、亭子等，注意比例协调，建议参考《园林绿化工程施工质量验收规范》（GB50263）。
- 水电设施：标出给水管线走向、雨水口位置、地灯插座坐标，预留检修口。
四、深化细节与标注说明
施工图不仅是视觉表达，更是指导施工的技术文件，必须包含足够细节。
1. 尺寸标注与标高控制
- 所有重要节点均应标注绝对标高（如地面+0.000对应室内地坪）。
- 铺装区域注明厚度（如C20混凝土150mm）、找坡方式（双面找坡或单面找坡）。
- 植物种植穴距、行距、间距需精确到厘米级别。
2. 材料表与技术参数
在图纸角落或附录中列出详细材料清单：
- 石材类型（如青石板、火烧面花岗岩）、规格（600×600mm）、铺装方式（人字拼、工字拼）。
- 混凝土强度等级（如C25）、钢筋配置（Φ8@150双向）。
- 灯具功率（LED投光灯30W）、防护等级（IP65）。
3. 构造节点详图
对复杂部位（如台阶收头、排水沟盖板、树池边缘）绘制局部放大图，标注做法层次：
[台阶构造示意图] 1. 地基夯实（压实系数≥0.95） 2. C15素混凝土垫层100mm 3. M7.5水泥砂浆砌筑砖体 4. 面层石材铺贴（干铺法） 5. 防滑条嵌入（不锈钢材质）
五、审查与交付成果
最后环节确保图纸无误，满足施工需求。
1. 内部校审机制
- 由资深设计师进行逐项核对，重点检查：尺寸逻辑是否自洽、材料是否可行、是否存在冲突（如水管穿过承重柱）。
- 使用“打印预览”功能模拟实际打印效果，确认文字大小适中（标题字号不小于12pt，标注字号不低于8pt）。
2. 交付格式与版本管理
输出多种格式以适应不同场景：
- DWG格式：用于施工方直接编辑，保留图层信息。
- PDF格式：供业主阅读与存档，可嵌入电子签名。
- 高清图片（PNG/JPG）：用于汇报展示，分辨率不低于300dpi。
3. 常见错误规避指南
- 不要遗漏排水坡度设计，否则易积水导致塌陷。
- 避免植物选型不当（如喜阴植物种在阳光直射处）。
- 严禁跨图层混用（如将水电管线画在绿化层），造成误解。
六、案例解析：某别墅庭院施工图全流程
假设项目为一处面积约200㎡的私人庭院，包含以下要素：
- 入口花园（含雕塑）、中心水景池、休闲凉亭、烧烤区、儿童游乐场。
- 总工期：30天，预算约8万元。
使用AutoCAD完成全过程：
- 第1周：导入地块CAD图，绘制边界与轴线，确定功能分区。
- 第2周：细化铺装与绿化，插入植物符号并标注规格，绘制排水沟位置。
- 第3周：制作节点详图（如水景池防水做法、凉亭基础结构），编写材料表。
- 第4周：内部审核、修改错误、输出PDF与DWG文件，提交给施工单位。
该案例验证了上述步骤的有效性：通过分阶段执行、标准化图层管理和精细化标注，成功缩短了设计周期，减少了施工返工率。
结语
软件绘制庭院施工图是一项兼具艺术性与技术性的系统工程。遵循科学的步骤不仅能提高工作效率，还能降低项目风险，保障最终落地效果。无论是初学者还是资深从业者，都应持续优化自身流程，紧跟行业趋势，借助数字化工具实现更高质量的设计输出。
