如何制作桩基施工剖面软件图？专业步骤与实用技巧全解析
在建筑工程领域，尤其是地基处理和基础工程中，桩基施工剖面图是设计、施工和监理过程中不可或缺的技术文件。它不仅直观展示桩的类型、长度、位置及与其他结构的关系，还为现场施工提供了精确指导。随着BIM（建筑信息模型）技术的发展和CAD/Revit等专业软件的普及，桩基施工剖面图的绘制已从手工绘图转向数字化建模。本文将系统讲解如何利用现代软件高效、准确地制作桩基施工剖面图，涵盖前期准备、软件操作流程、常见问题解决以及最佳实践建议。
一、什么是桩基施工剖面软件图？

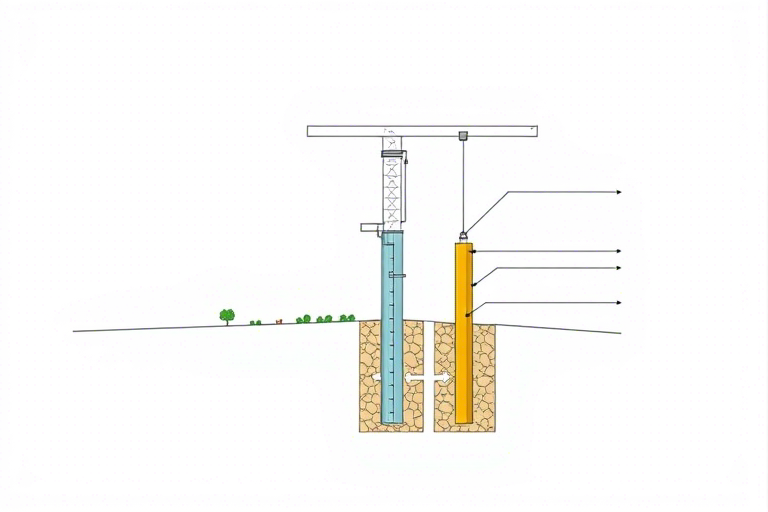

桩基施工剖面图是一种以垂直剖切方式呈现建筑物地基中桩体布置的二维图形，通常用于展示桩的类型（如预制桩、灌注桩）、深度、间距、持力层位置、钢筋配置及与承台、底板的连接关系。其核心作用包括：
- 指导施工：明确每根桩的位置、标高、入土深度，避免施工偏差；
- 辅助设计审查：便于工程师评估桩基承载力、沉降控制效果；
- 满足规范要求：符合《建筑地基基础设计规范》（GB50007）等标准对桩基图纸的要求；
- 提升协同效率：在BIM平台中可实现多专业碰撞检查，减少后期返工。
二、制作桩基施工剖面软件图前的准备工作
高质量的桩基剖面图离不开详实的数据支撑和清晰的设计逻辑。以下三项是关键前置条件：
1. 获取完整的地质勘察报告
地质资料决定了桩长、桩端持力层的选择。需重点关注：
- 各土层的埋深、厚度及物理力学性质（如粘聚力、内摩擦角）；
- 地下水位线及其对成桩工艺的影响（如泥浆护壁灌注桩需考虑水位）；
- 是否存在软弱夹层或不良地质体（如暗浜、溶洞）。
2. 明确桩基设计方案
由结构工程师提供的桩基布置图应包含：
- 桩型（预应力管桩、钻孔灌注桩、人工挖孔桩等）；
- 桩径、桩长、布桩间距；
- 桩顶标高、桩底标高及相对地面的深度；
- 单桩承载力估算值及群桩效应系数。
3. 选择合适的绘图软件
根据项目复杂度和团队协作需求，推荐如下工具：
- CAD（AutoCAD）：适合简单项目，快速绘制剖面线、标注尺寸；
- Revit + BIM 360：支持参数化建模，自动关联结构构件，适合大型复杂工程；
- 鸿业桩基软件 / PKPM-GSS：专为桩基设计优化开发，内置规范校验模块；
- GIS+CAD组合：适用于城市地下管线密集区域，可叠加地形数据进行空间分析。
三、使用软件制作桩基施工剖面图的具体步骤
步骤一：建立项目坐标系与比例尺
在CAD或Revit中新建项目时，设置统一坐标原点（通常取场地中心或主要轴线交点），并设定合理的比例（一般为1:100或1:200）。确保所有构件坐标一致，便于后续导入其他专业模型。
步骤二：绘制地层剖面线
根据地质报告，在剖面线上逐层绘制土层界线，用不同颜色区分（如灰色代表黏土、黄色代表砂层）。标注各层顶底标高，并添加文字说明土层名称、状态（硬塑/软塑）、压缩模量等关键参数。
步骤三：插入桩体符号与属性定义
在CAD中可通过块（Block）方式插入标准化桩图标，或使用Revit中的“柱”族类创建桩体。每根桩应赋予唯一编号（如Z-1, Z-2…），并关联以下属性：
- 桩型代码（如PHC-400(AB)表示直径400mm预应力管桩）；
- 桩长（m）；
- 桩端进入持力层深度（m）；
- 钢筋笼规格（直径、箍筋间距、主筋数量）；
- 混凝土强度等级（如C35）。
步骤四：绘制承台与连接构造
桩顶需设置承台或筏板，绘制时注意以下细节：
- 承台高度应满足抗冲切、抗弯要求（通常≥500mm）；
- 桩与承台之间预留钢筋锚固长度（一般为40d，d为钢筋直径）；
- 若为群桩基础，还需绘制桩间联系梁或格构式钢架以增强整体刚度。
步骤五：添加标注与说明文字
完善剖面图的完整性，必须包含：
- 桩间距、桩径、桩长等关键尺寸标注；
- 剖面方向箭头（如“A-A剖面”）；
- 图例说明（桩型、土层代号、材料符号）；
- 备注栏注明特殊施工要求（如“钻孔灌注桩须做清孔检测”、“冬季施工防冻措施”）。
步骤六：导出与交付格式
完成图纸后，按以下方式输出：
- PDF格式供打印或上传至项目管理系统；
- DWG格式供施工方直接编辑修改；
- IFC格式用于BIM平台共享，实现多专业协同。
四、常见问题与解决方案
问题1：桩长计算错误导致超深或短桩
原因：未充分考虑持力层变化或未结合沉降验算。
解决方法：使用PKPM-GSS或Midas GTS NX等有限元软件进行桩基承载力模拟，动态调整桩长直至满足变形控制要求。
问题2：桩位冲突导致无法施工
原因：平面图与剖面图不一致，或未考虑相邻桩间的最小净距（一般≥3倍桩径）。
解决方法：在Revit中启用“碰撞检测”功能，自动识别桩与地下室结构、管线之间的干涉，提前优化排布。
问题3：图纸表达不清影响施工理解
原因：缺少必要节点详图或符号混乱。
解决方法：补充局部放大图（如桩头钢筋锚固区、桩侧护壁做法），采用国标图集（如12G901）作为参考。
五、提升效率的实用技巧
- 批量生成桩体：利用Excel表格输入桩号、坐标、桩长等信息，通过插件一键导入CAD或Revit，大幅提升效率。
- 模板化制图：建立企业级桩基剖面图模板（含图框、字体、线型、颜色），保证项目间风格统一。
- 云端协作：使用Autodesk BIM 360或广联达云平台进行多人在线编辑，实时同步修改记录。
- 自动化校验：编写Python脚本调用CAD API，自动检查桩间距是否合规、标注是否完整，减少人为疏漏。
六、案例分享：某高层住宅项目桩基剖面图制作过程
某位于沿海软土地基上的高层住宅楼（地上28层），总建筑面积约3万㎡。项目采用预应力管桩（PHC-500AB）+筏板基础形式。设计单位通过以下步骤成功完成剖面图：
- 基于地质报告确定桩端进入强风化岩层≥2m；
- 在Revit中建立三维模型，自动生成多个剖面视图；
- 应用“桩基布置优化”插件自动调整桩距，避免密度过大引发挤土效应；
- 导出PDF版供施工单位备案，同时上传至项目管理平台供监理单位远程审核。
最终，该剖面图被纳入竣工档案，并在施工过程中有效指导了桩机定位、桩身垂直度控制和桩头破除作业，未发生重大质量问题。
结语
桩基施工剖面软件图不仅是技术成果的可视化体现，更是保障工程质量的重要手段。掌握正确的绘制流程、善用现代化工具、规避常见误区，才能让这张图纸真正成为施工现场的“导航地图”。无论是初学者还是资深工程师，都应在实践中不断积累经验，推动桩基工程向智能化、精细化发展。
