如何开发绘制简单的施工图纸软件？从需求到落地的全流程解析
在建筑、装修、工程等行业中，施工图纸是项目推进的核心工具。传统手绘或使用复杂CAD软件不仅效率低，还对非专业人员不友好。因此，开发一款“绘制简单的施工图纸软件”成为许多中小型设计公司、个体户和工程项目管理者的迫切需求。
一、明确核心功能与用户定位
开发此类软件的第一步是精准定义目标用户和核心功能：
- 目标用户：家装设计师、施工队队长、小型建筑公司、DIY爱好者等，他们不需要专业级建模能力，但需要快速出图、标注清晰、易操作。
- 核心功能：
- 基础图形绘制（直线、矩形、圆、多边形）
- 尺寸标注与文字注释
- 图层管理（区分墙体、门窗、水电线路）
- 模板库（常用户型、标准构件）
- 导出为PDF、PNG或DWG格式
- 简单三维预览（可选，提升直观性）
注意：不要追求“全能”，而是聚焦于“易用+高效”。例如，可以借鉴SketchUp的简易建模逻辑，结合AutoCAD的图层体系，打造一个轻量化的图形处理平台。
二、技术选型：前端与后端架构设计
现代Web应用适合快速迭代和跨平台部署，推荐采用以下技术栈：
前端框架：
- React + Canvas / SVG：Canvas适合高性能绘图场景（如大量线条），SVG则更适合矢量图形编辑（缩放无损）。可使用 G6 或 Konva.js 等开源库加速开发。
- UI组件库：Ant Design 或 Element Plus，提供标准化按钮、弹窗、菜单，减少重复开发。
后端服务：
- Node.js + Express：轻量级API服务，处理文件上传、保存、权限控制。
- 数据库：MySQL或MongoDB存储图纸元数据（如名称、创建时间、用户ID），实际图纸内容可用JSON格式存入数据库字段或单独文件系统（如AWS S3）。
- 文件处理：使用 pdf-lib 实现PDF导出；Excalidraw 提供开源参考实现。
部署建议：
- 本地部署：适合企业内部使用，可打包成Electron桌面应用（Windows/macOS/Linux）。
- 云端部署：使用Vercel或Netlify托管前端，后端部署在阿里云/AWS，支持多人协作与版本管理。
三、关键模块开发详解

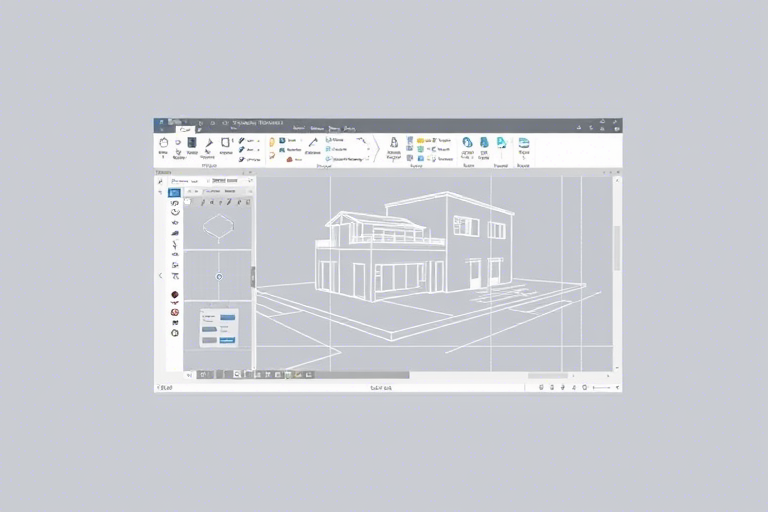

1. 图形编辑器模块
这是软件的心脏。需实现以下功能：
- 鼠标拖拽绘制基础图形，并自动吸附到网格（默认5mm间距）
- 双击图形进入编辑状态（修改尺寸、颜色、标签）
- 右键菜单添加快捷操作（删除、复制、锁定）
- 撤销/重做机制（使用命令模式，记录每一步操作）
示例代码片段（React + Konva）：
import { Stage, Layer, Rect } from 'react-konva';
function DrawingEditor() {
return (
<Stage width={800} height={600}>
<Layer>
<Rect x={50} y={50} width={100} height={50} fill='blue' />
</Layer>
</Stage>
);
}2. 标注与图层系统
标注应支持线性标注（长度）、角度标注（斜墙）、文本框（说明文字）。图层管理让用户能隐藏/显示特定元素（如先画墙体再加门窗）。
实现方式：
- 每个图形对象包含layer属性（如"wall", "door", "electrical"）
- 左侧侧边栏显示图层列表，点击图标切换可见性
- 标注使用自定义组件，拖动起点终点生成箭头和数字
3. 模板与资源库
预设常见户型（如两室一厅、LOFT）、标准建材符号（插座、开关、暖气片）可极大提升效率。
模板结构示例：
{
"name": "两室一厅",
"elements": [
{"type": "wall", "points": [[0,0], [4000,0], [4000,2500], [0,2500]]},
{"type": "door", "position": [2000, 0], "width": 900}
]
}4. 导出与兼容性处理
支持多种格式才能满足不同场景：
- PNG/JPG：用于分享到微信、钉钉等即时通讯工具
- PDF：打印纸质版或提交给监理单位，需保留图层信息
- DWG：若目标用户有AutoCAD习惯，可用 dwg-parser 库尝试转换（需测试兼容性）
四、用户体验优化策略
即使功能完备，若交互复杂也会导致用户流失。以下是关键优化点：
- 引导式教程：首次打开时弹出简短动画演示如何画墙、标尺寸、导出图纸
- 快捷键支持：Ctrl+C/V 复制粘贴，Esc退出编辑模式，提高熟练用户效率
- 响应式布局：适配平板和手机，方便现场施工人员查看图纸
- 错误提示友好：比如“无法保存，请检查网络连接”比“未知错误”更有效
五、测试与上线流程
开发完成后需经历三个阶段：
- 单元测试：确保每个功能模块独立运行正确（如标注是否准确计算距离）
- 集成测试：模拟真实用户操作路径（新建→绘图→标注→导出）
- Beta测试：邀请10-20位目标用户试用，收集反馈（如“希望增加更多门窗样式”）
上线后持续迭代，根据用户行为数据分析哪些功能被高频使用（如90%用户都用到了模板库，则加强该模块）。
六、未来扩展方向
一旦基础版本稳定，可考虑如下升级：
- 协作功能：多人同时编辑同一张图纸，类似Figma的实时协作
- AI辅助：输入文字描述（如“客厅要一个大窗户”）自动生成位置建议
- 移动端增强：支持AR扫描墙面自动生成草图（利用手机摄像头）
- 接入BIM接口：未来可对接Revit等专业软件进行深化设计
总之，“绘制简单的施工图纸软件”的本质不是替代专业工具，而是让普通人也能快速产出合格的施工文档。通过合理的功能聚焦、简洁的技术实现和贴心的用户体验设计，完全可以打造出一款高性价比的行业利器。
